感应灯座

感应灯座是一种利用感应技术自动感应人体活动而自动开关的灯具。它通常用于公共场所、家庭庭院、停车场、地下室等地方，以实现节能和方便用户的目的。以下是感应灯座的一些特点：
1. "感应方式"：感应灯座通常采用红外线感应、微波感应或超声波感应等原理来检测人体的存在。
2. "节能环保"：感应灯座在无人时自动关闭，节省了能源，符合绿色环保的要求。
3. "方便实用"：在光线不足或夜晚，无需手动开关，方便用户使用。
4. "适用范围广"：感应灯座适用于各种场所，如家庭、公共场所、商业区等。
5. "安装简单"：感应灯座安装方便，可替代传统灯座使用。
6. "安全性高"：感应灯座不会因误操作而频繁开关，降低了安全隐患。
感应灯座一般由以下几部分组成：
1. "感应模块"：负责检测人体活动，并控制电路的通断。
2. "电源电路"：将交流电源转换为适合感应模块使用的低压电源。
3. "灯座"：固定灯泡的部分，通常采用标准灯座设计。
4. "灯泡"：感应灯座可以安装各种类型的灯泡，如LED灯、荧光灯等。
在选择感应灯座时，应注意以下几点：
1. "感应距离"：根据实际需求选择合适的感应距离

相关内容：

视频加载中...

一、前言

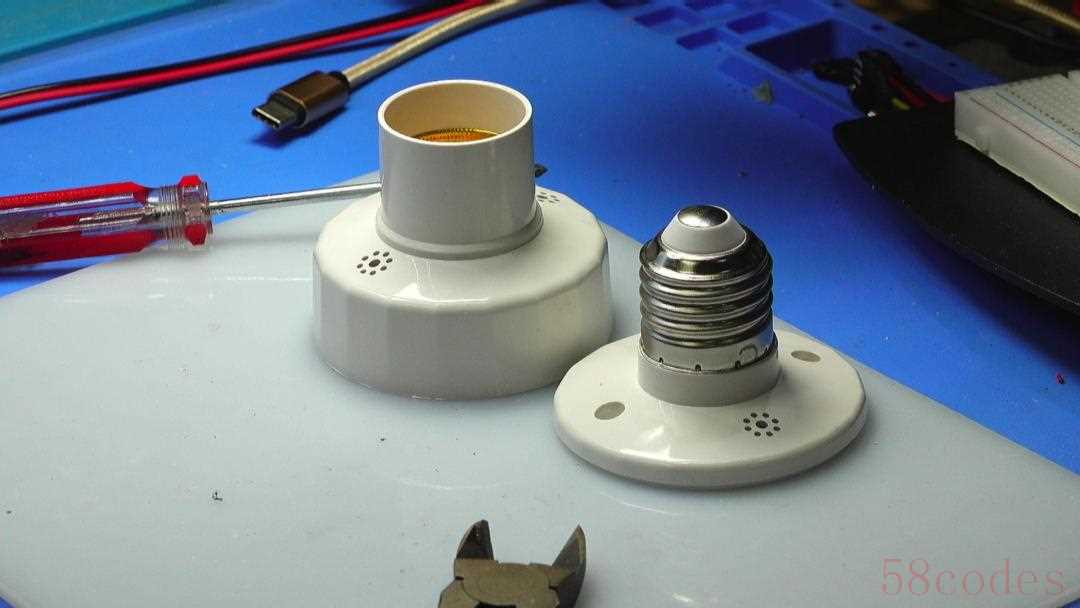

  这个模块是之前在手机中刷到的感应灯头。开始认为是声控开关。可以测试了，根本不起作用。下面将它打开看一下它的内部结构。

二、内部结构

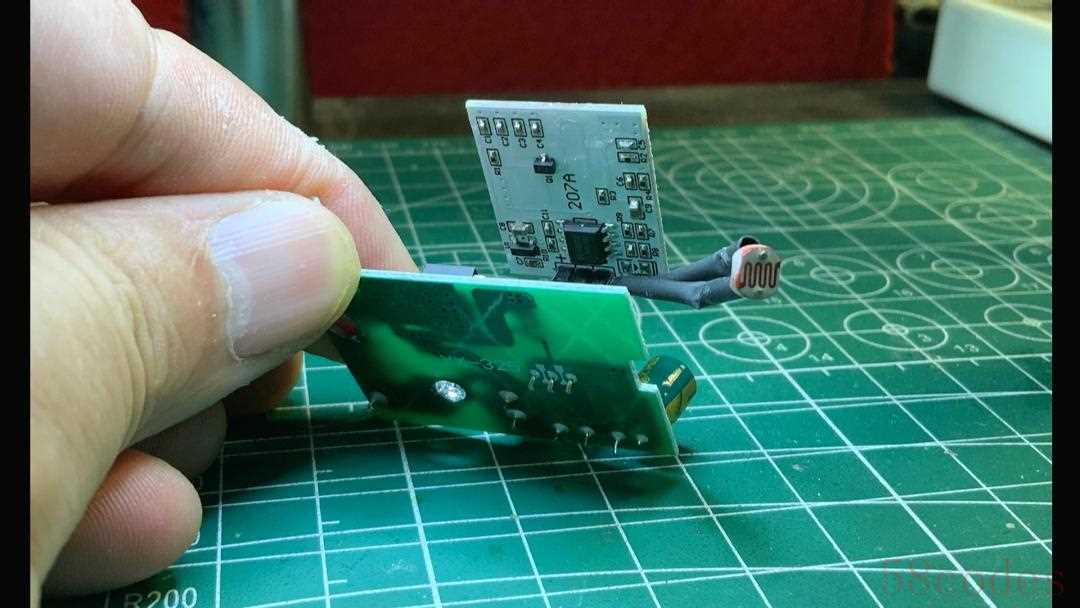

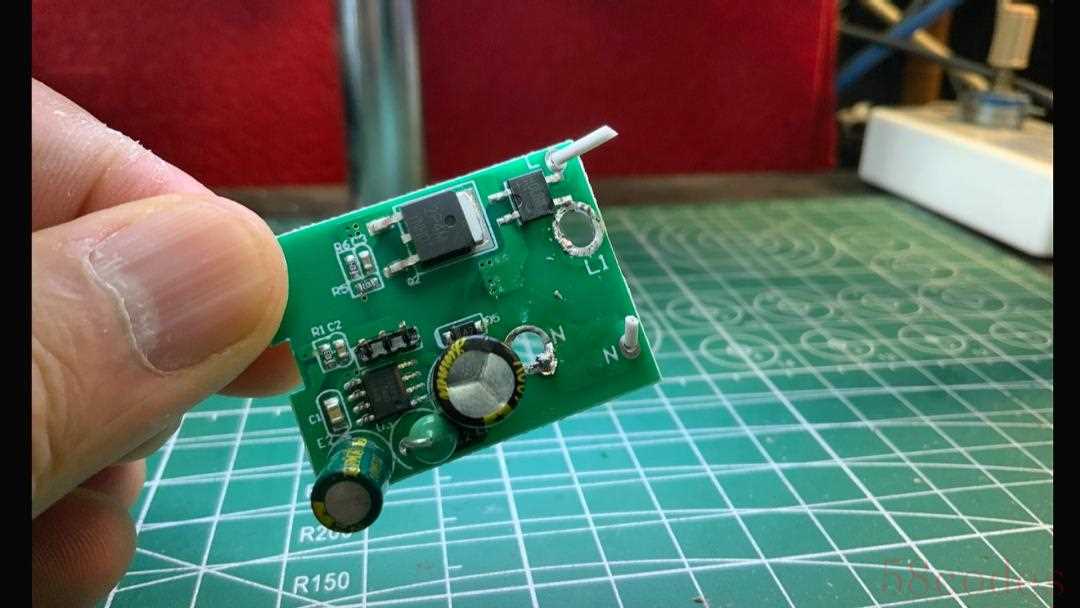

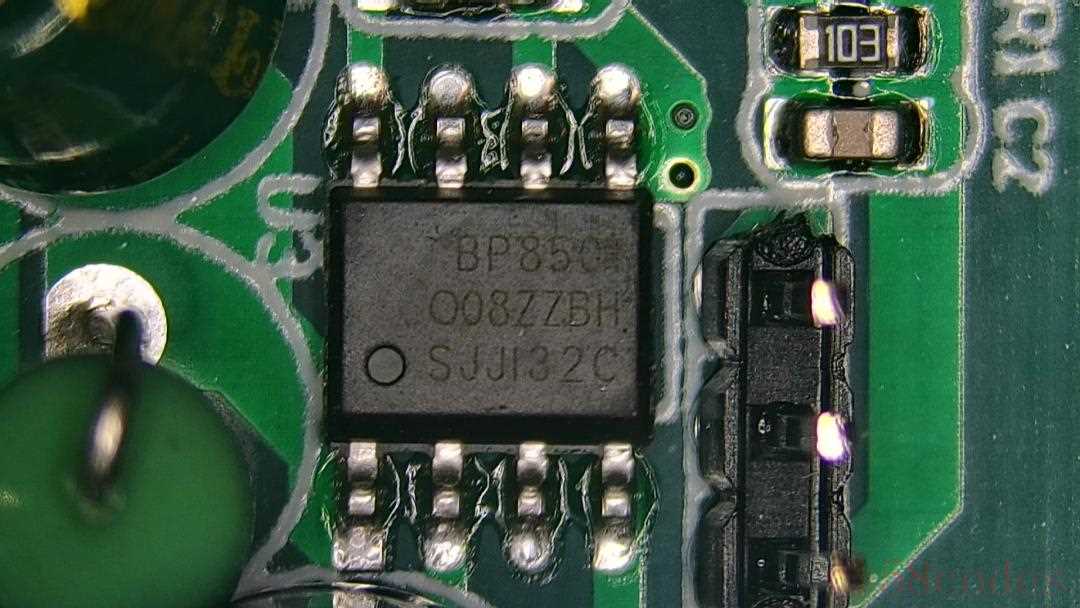

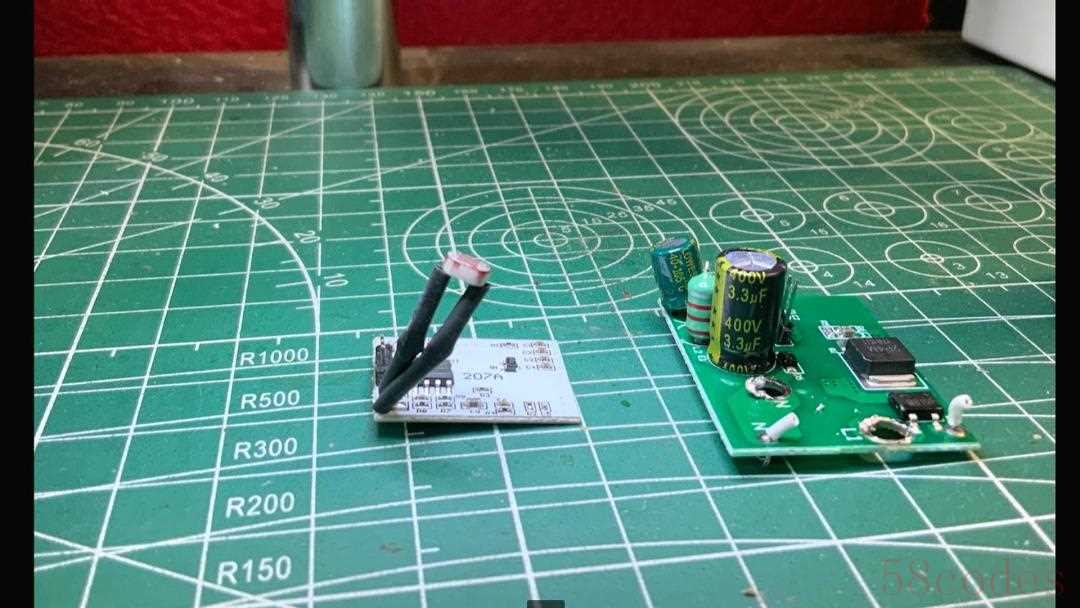

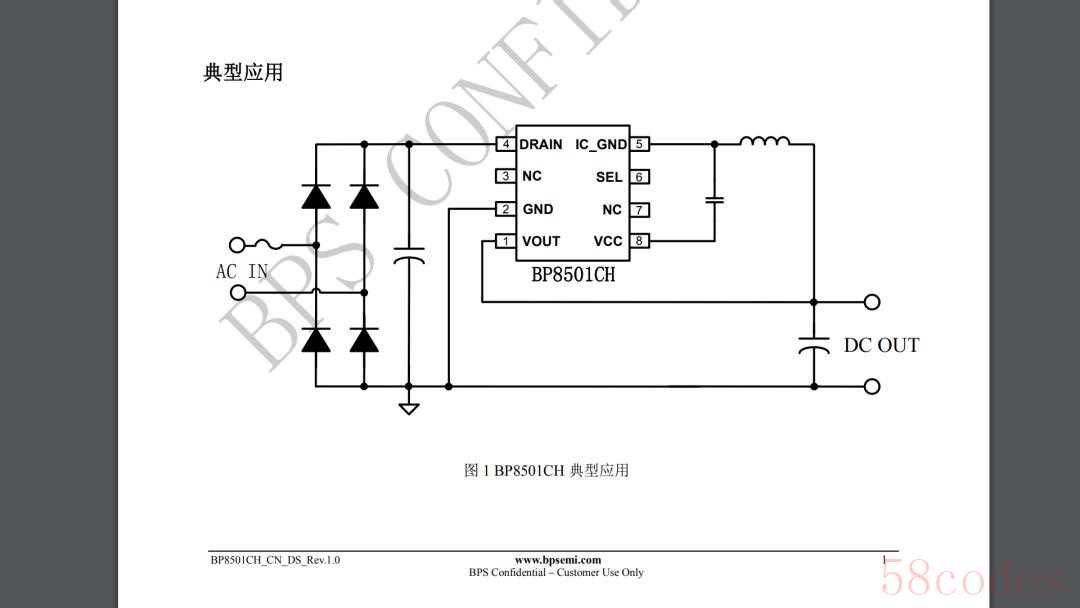

  拆下外壳上的两个木螺纹螺丝钉。可以看到内部具有一个控制电路板。电路板包括两部分。上面的部分，包含有一个传感器。从侧面来看，是一个光敏传感器。所以，这个感应灯头，根本不是声控开关，而是一个光控开关。主控板上，包括一个硅整流桥以及功率 MOS 开关管。除此之外还有一个 SOP8封装的 集成电路。型号为 BP8501，这是一个高集成度低功耗降压型恒压芯片。

三、EG4005

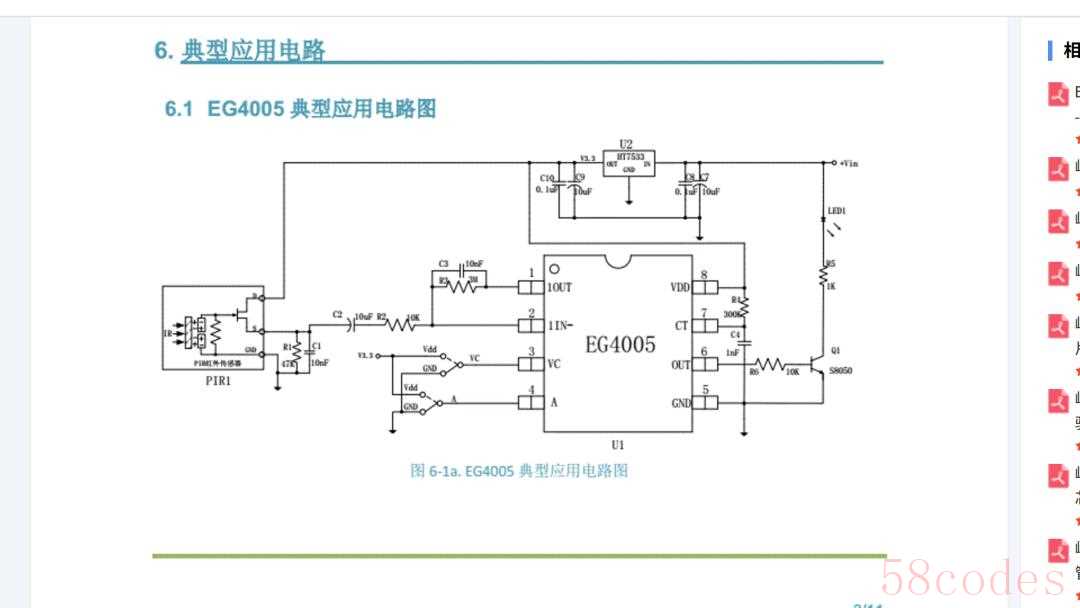

  在光敏电阻电路板上，也有一颗SOP8 封装的集成芯片。型号为 EG4005。这颗芯片是一个微博、红外感应专用芯片。他的外围电路简单，低成本。功耗非常低，在5V下，功耗小于75微安。内部具有参考电压、比较器。内部的振荡器可以设定延迟时间。只需要配置第一季运放的增益和振荡器RC时间常数便可以可靠工作。

※总  结 ※

  本文拆卸了一个原本是声控灯座。结果 一看，是一个光控灯座。内部使用了两个 SOP8 封装的集成芯片。

Markdown 2235 字数 58 行数 当前行 9, 当前列 3HTML 551 字数 14 段落 发布博文获得大额流量券

参考资料

BP8501CH高集成度低功耗降压型恒压芯片: https://www.bpsemi.com/upload/cn/file/2023-07/col361/1688457318656.pdf

屹晶微 EG4005 微波、红外感应处理芯片.pdf: https://max.book118.com/html/2024/0103/8056000020006023.shtm
