用户投稿这是一个关于如何重置或刷写自制固件到戴森V6、V7、V8系列吸尘器原装电池保护板（BMS - Battery Management System）的教程。
""重要警告：操作涉及电路板拆解、焊接和编程，存在损坏设备、电池、造成触电或起火的风险。本教程仅供有经验的技术人员参考，请务必谨慎行事，并自行承担所有风险。不正确的操作可能导致设备永久损坏。""
"准备工作："
1. "工具："
平头螺丝刀、十字螺丝刀
吸尘器拆解工具套装（可能需要）
烙铁和焊锡丝（用于可能需要修复的连接）
镊子
万用表（用于测试）
电脑
USB数据线
2. "软件："
"BMS编程软件：" 你需要找到适用于你电池型号（可以通过电池标签上的序列号查找）的BMS编程软件。网上有一些开源或商业的BMS工具，例如 `BMS Tool` 或其他特定品牌的工具。"获取和使用自制固件风险极高，固件不兼容或错误可能导致电池损坏或起火。"
"驱动程序：" 确保你的电脑能识别连接的BMS板（通常
相关内容：

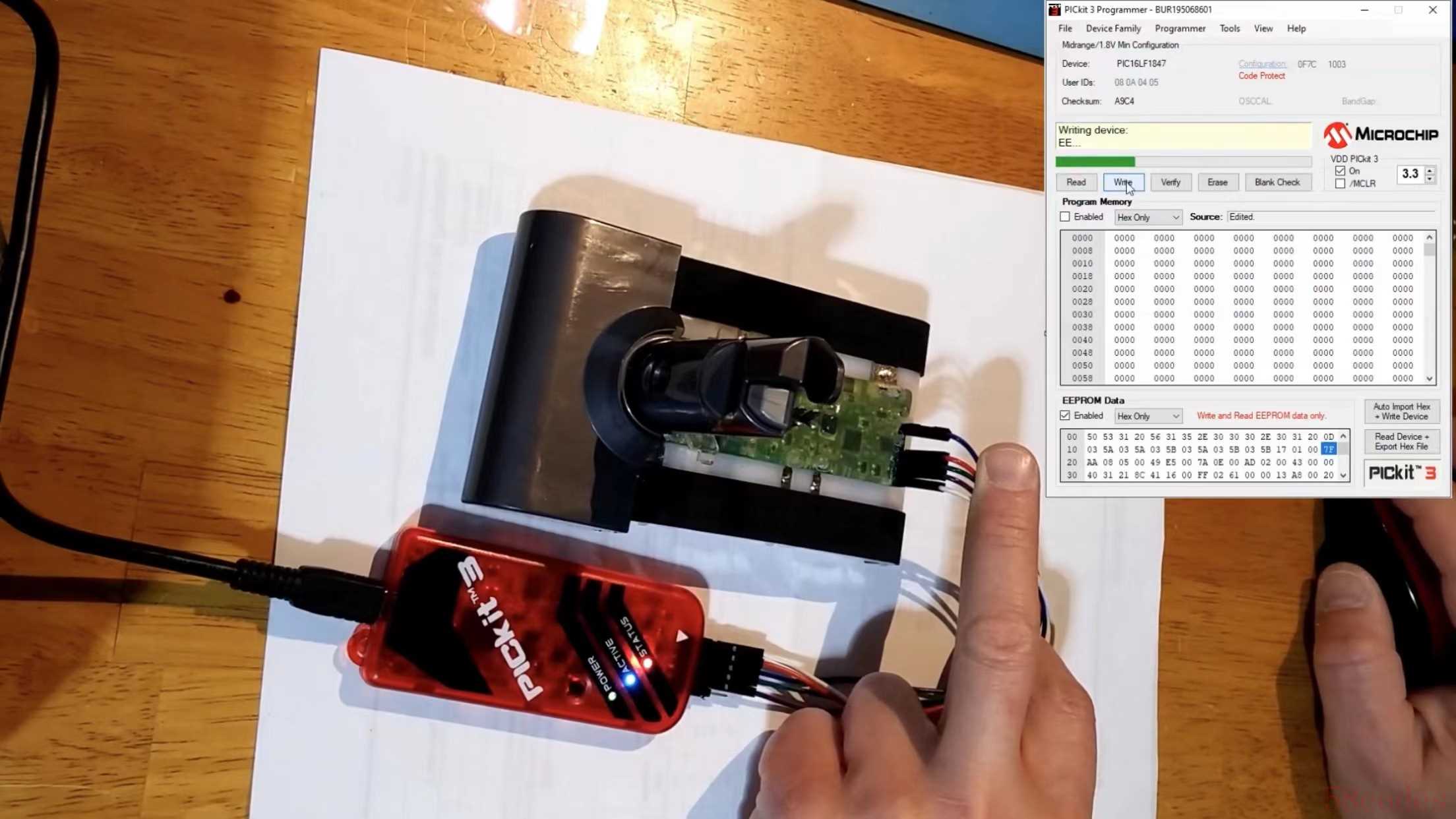

之前闲鱼购买了一台二手V8，发到手电池就是锁定的，非常不愉快，这台机子到现在靠近一个月退货还在闲鱼客服审核过程中，申请退货之后又在另外一个卖家手上买了另一台二手V8，考虑到续航所以在淘宝商家处重新定制了新的电池，花费240元，价格也谈不上便宜，经过这两件事，所以决定自己研究组装戴森吸尘器电池。戴森吸尘器电池改装的难点在于原装保护板的bms锁定，一般电池电压不匹配达到bms检测的临界值会自动锁定，具体表现症状是电池闪烁红灯，插充电器充不进电，解决方案有两个思路，1是拆电池换国产保护板，2是对原装保护板进行解锁操作，本教程主要谈思路2，以下是教程正文。对原装保护板的bms解锁我查阅外网了解到有两种方案，都要用到pickit3编程器：方案一，通过编程器连接保护板，编程软件中如下图的第二行最后两位数值分别改为00、7F，可实现类似官方重置的效果，重新组装电池电芯，最后接上电池组总正极，就能实现蓝灯正常工作。
附上自制固件刷入后灯闪烁的说明：蓝色常亮 - 吸尘器已开启/电源输出已启用3 次蓝色闪烁 - 电池电量低（已达到低电压切断）。输出禁用，直到充电器连接或电池组进入睡眠状态释放扳机时：绿色闪烁 - （粗略）剩余电池电量以 1-6 次闪烁表示（大致）剩余电池容量，其中 6 次电池满电，1 次电池电量不足。1 次闪烁 = 3.0V < 最小电池 < 3.2V2 次闪烁 = 3.2V < 最小电池 < 3.4V3 次闪烁 = 3.4V < 最小电池 < 3.6V4 次闪烁 = 3.6V < 最小电池 < 3.8V5 次闪烁 = 3.8V < 最小电池 < 4.0V6 次闪烁 = 4.0V < 最小电池 < 4.2V（最小电池是指电压最低的电池的电压）由于空载电压等原因，3 次闪烁可能被认为电池电量不足。连接充电器时：黄色闪烁 - 分容平衡指示器指示您的电池组的失衡程度。代表最高和最低电压电池之间的电压差。每次闪烁 = 50mV示例：您的电池组中的最高电压电池为 3.95V。最低电压电池为 3.62V。3.95V- 3.62V = 330mV 差异。每次闪光 330mv / 50mv = 7 次闪烁（6.6 舍入为 7）蓝色常亮 - 正在充电白色常亮 - 充电暂停/等待最高电压电池达到 4.2V，因此充电被禁用它将等待 70 秒，让电池恢复一点，然后恢复充电。绿色常亮 - 充电完成/空闲一旦充电不到 10 秒（蓝色 LED）达到 4.2V 的最大电池电压，充电将被标记为完成无活动 30 秒后进入睡眠状态断开充电器时：黄色闪烁 - 分容平衡指示器对自制固件原作者GitHub - tinfever表示感谢，附上自制固件下载地址：GitHub - tinfever/FU-Dyson-BMS: (Unofficial) Firmware Upgrade for Dyson V6/V7 Vacuum Battery Management System https://github.com/tinfever/FU-Dyson-BMS
编程软件修改数值说明示例
方案二，用编码器和编码软件，刷入外网作者自己编写的自制固件，可以实现永不锁定，并且电池指示灯可以实现电池电芯均衡差值的提示，因为原作者编写的固件是匹配V6和V7的，而这两个型号的电池只有一个指示灯，V8电池有三个指示灯，因此修改之后V6，V7，灯显示正常，v8灯显示有差异，改后单灯交替量。本教程的方法，淘宝店家对方案一原装电池红灯解锁重置是收费50元，闲鱼有卖家对方案二帮刷自制固件视机型收费30-60元（V6收费30元，V7收费40元，V8收费60元），对整个教程出售，也就是闲鱼上的卖家收徒，是收费300元起，各卖家不一，本人将方法直接告知，分文不收，纯粹是兴趣分享。附上自制固件刷入后灯闪烁的说明：蓝色常亮 - 吸尘器已开启/电源输出已启用3 次蓝色闪烁 - 电池电量低（已达到低电压切断）。输出禁用，直到充电器连接或电池组进入睡眠状态释放扳机时：绿色闪烁 - （粗略）剩余电池电量以 1-6 次闪烁表示（大致）剩余电池容量，其中 6 次电池满电，1 次电池电量不足。1 次闪烁 = 3.0V < 最小电池 < 3.2V2 次闪烁 = 3.2V < 最小电池 < 3.4V3 次闪烁 = 3.4V < 最小电池 < 3.6V4 次闪烁 = 3.6V < 最小电池 < 3.8V5 次闪烁 = 3.8V < 最小电池 < 4.0V6 次闪烁 = 4.0V < 最小电池 < 4.2V（最小电池是指电压最低的电池的电压）由于空载电压等原因，3 次闪烁可能被认为电池电量不足。连接充电器时：黄色闪烁 - 分容平衡指示器指示您的电池组的失衡程度。代表最高和最低电压电池之间的电压差。每次闪烁 = 50mV示例：您的电池组中的最高电压电池为 3.95V。最低电压电池为 3.62V。3.95V- 3.62V = 330mV 差异。每次闪光 330mv / 50mv = 7 次闪烁（6.6 舍入为 7）蓝色常亮 - 正在充电白色常亮 - 充电暂停/等待最高电压电池达到 4.2V，因此充电被禁用它将等待 70 秒，让电池恢复一点，然后恢复充电。绿色常亮 - 充电完成/空闲一旦充电不到 10 秒（蓝色 LED）达到 4.2V 的最大电池电压，充电将被标记为完成无活动 30 秒后进入睡眠状态断开充电器时：黄色闪烁 - 分容平衡指示器对自制固件原作者GitHub - tinfever表示感谢，附上自制固件下载地址：GitHub - tinfever/FU-Dyson-BMS: (Unofficial) Firmware Upgrade for Dyson V6/V7 Vacuum Battery Management System https://github.com/tinfever/FU-Dyson-BMS
