用户投稿光纤断了找断点确实是个让人头疼的问题，但遵循一套系统性的步骤可以大大提高效率和成功率。以下是详细的步骤和注意事项：
"核心原则：" 利用光功率计、光纤熔接机（及切刀、清洁工具）以及各种光纤故障检测仪（如OTDR、光时域反射计）进行逐步排查。
"必备工具和设备："
1. "光功率计 (Optical Power Meter):" 用于测量光功率，判断信号是否正常衰减。
2. "光纤熔接机 (Fusion Splicer):" 用于熔接修复光纤。
3. "光纤切刀 (Fiber Cutter):" 用于制作干净、平整的光纤端面。
4. "光纤清洁工具 (Fiber Cleaning Kit):" 包括清洁笔、清洁纸、清洁棉签，确保端面无污渍。
5. "光纤故障检测仪 (OTDR / 光时域反射计):" "这是快速定位断点的关键设备。"
6. "备用光纤跳线 (Patch Cords):" 用于连接测试设备。
7. "（可选）可见光检漏仪 (Visual Fault Locator - VFL):" 可以看到光纤断点或高损耗点的位置。
8. "（可选）光时域反射计 (OTDR) 探头/适配器:" 如果断点在用户侧或需要精确测量。
相关内容：
光纤通信以其高速、稳定和抗干扰的特性，成为现代网络的命脉。然而，当光纤线路发生断裂，无论是自然灾害、施工破坏还是设备老化，快速定位断点并恢复通信成为当务之急。面对“光纤断了”这一棘手问题，如何在最短时间内找到断点？
光纤断点的常见原因

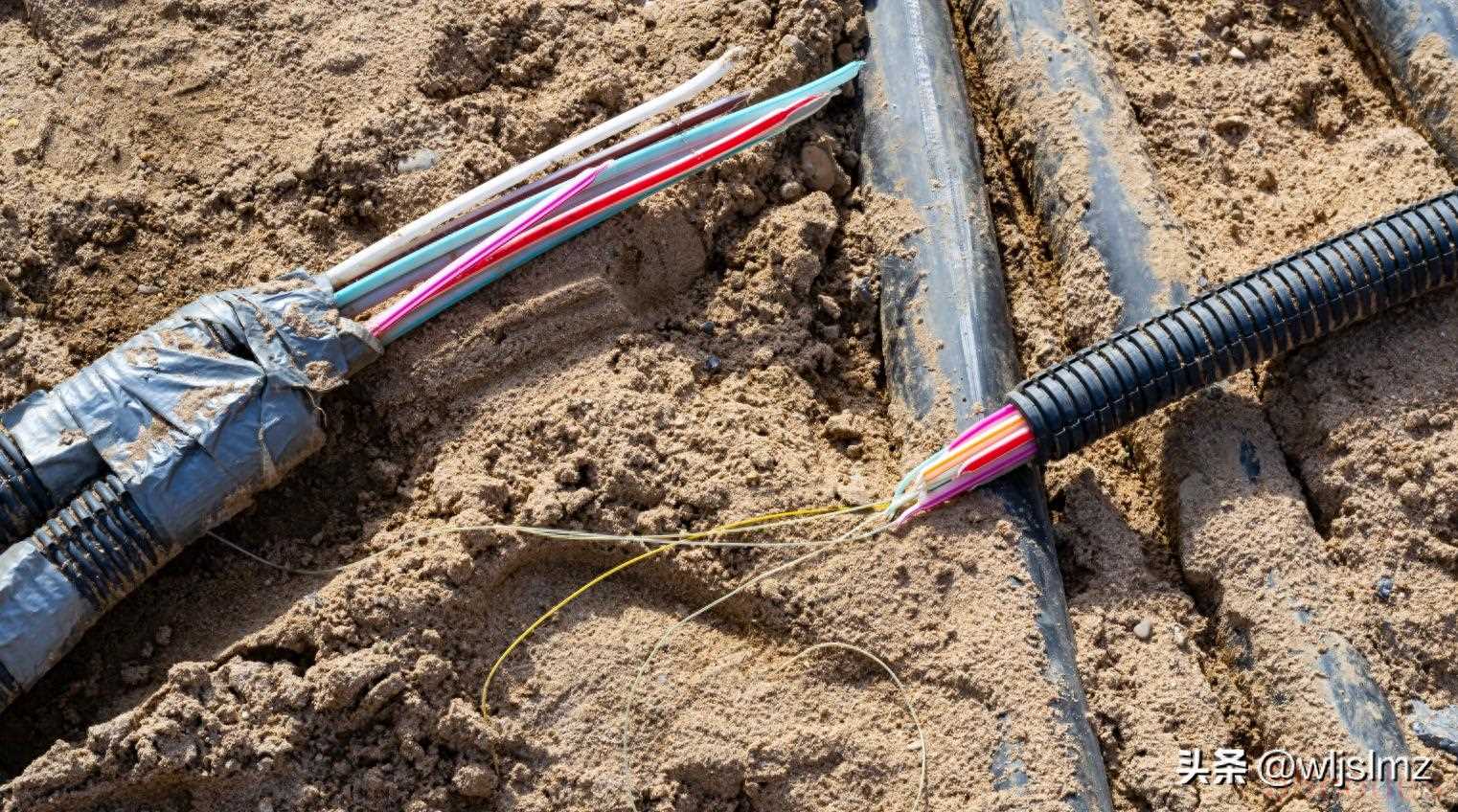

光纤断点并非凭空发生，了解其成因有助于我们更精准地排查问题- 外部物理破坏：光纤通常埋于地下或架设于空中，施工挖掘、地震、洪水等自然灾害可能导致光纤被挖断或挤压。例如，城市地铁施工或乡村电缆铺设时，误操作可能切断光纤。
- 材料老化：光纤长期暴露在复杂环境中，温度变化、湿气侵蚀或紫外线照射可能导致光纤外护套老化，进而引发断裂。
- 接头问题：光纤连接处的接头质量不佳、松动或接触不良，可能造成信号中断，表现为“断点”。
- 人为因素：恶意破坏、偷盗电缆或不规范的操作（如过度弯折光纤）也可能导致断点。
- 设备故障：光纤连接的设备（如光端机）故障或端口损坏，可能被误认为是光纤断点。
光纤断点检测的原理
光纤断点定位的核心在于光信号的传输特性。光纤通过全反射原理传输光信号，当光纤发生断裂，光信号会在断点处发生反射或损耗。- 光时域反射仪（OTDR）原理
- 光功率计的辅助作用
- 红光笔的直观检测
快速定位光纤断点
定位光纤断点需要结合工具、经验和系统化的流程。以下是一个详细的实战指南，涵盖从准备工作到断点确认的全过程。1. 准备工作：明确问题范围
在开始检测前，需明确光纤线路的基本信息：- 线路信息：获取光纤的布线图、长度、接头位置和铺设环境（地下、架空或室内）。
- 故障现象：确认是完全断线（无信号）还是部分损耗（信号衰减）。
- 工具准备：准备OTDR、光功率计、红光笔、光纤清洁工具、备用光纤和接头等。

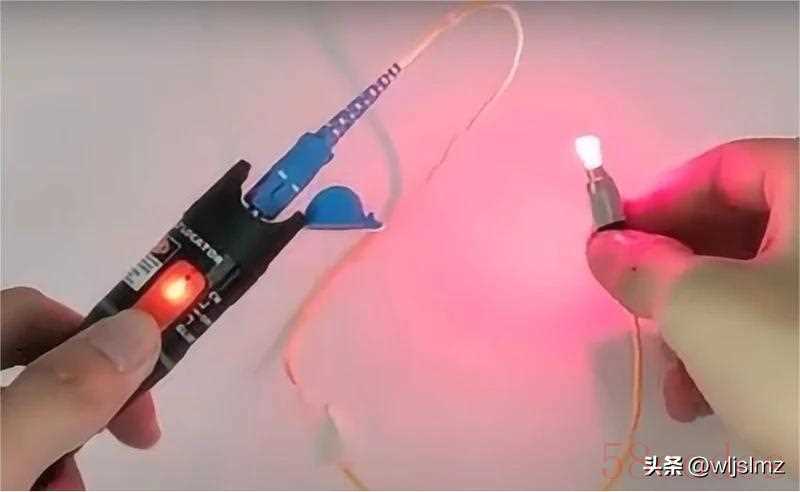

2. 使用红光笔进行初步排查
对于短距离光纤（如几十米到几百米），红光笔是简单有效的工具：- 将红光笔连接到光纤一端，打开可见红光。
- 沿光纤线路检查红光是否可见。如果红光在某处消失，断点可能就在附近。
- 注意：红光笔适用于裸纤或单模光纤，检测距离有限（通常不超过10公里），且对深埋光纤无效。
3. 使用光功率计确认损耗
如果红光笔无法定位，可用光功率计进一步排查：- 将光功率计连接到光纤接收端，测量光信号的功率。
- 对比正常情况下的功率值（参考线路设计文档）。如果功率显著下降，可能存在断点或严重损耗。
- 通过逐段测试（从光纤起点到各个接头），缩小断点范围。

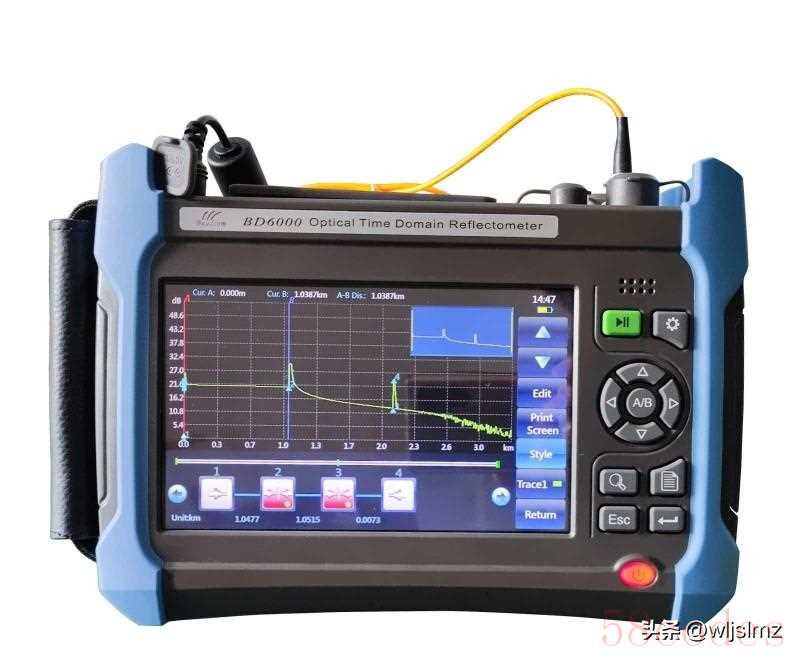

4. 使用OTDR精确定位
OTDR是定位长距离光纤断点的核心工具，其操作步骤如下：- 连接OTDR：将OTDR连接到光纤一端，确保端口清洁，避免误判。
- 设置参数：根据光纤类型（单模或多模）、长度和波长（常用1310nm或1550nm）设置OTDR参数。设置合适的脉宽（短脉宽适合短距离高精度，长脉宽适合远距离）。
- 发射脉冲并分析：OTDR会显示光纤的反射曲线，曲线上的“峰”或“崖式下降”表示断点或损耗点。记录断点距离（以米为单位）。
- 校准距离：OTDR测量的距离是光信号的传播距离，需根据光纤折射率换算为实际物理距离。
5. 实地验证断点
OTDR提供的是断点的大致位置，实地验证是关键：- 根据OTDR测量的距离，结合布线图，找到可能的断点区域。
- 检查光纤是否有明显物理损伤（如断裂、挤压或接头松动）。
- 如果光纤埋于地下，可能需要挖掘机辅助，但需谨慎操作，避免进一步损坏。
6. 修复与测试
找到断点后，需进行修复：- 熔接修复：使用光纤熔接机将断裂的光纤重新连接，确保接头质量。
- 更换接头：若断点在接头处，可更换新的光纤接头。
- 重新测试：修复后，用OTDR或光功率计重新测试，确保信号恢复正常。
提高定位效率
在实际操作中，以下技巧可以显著提升断点定位的效率：- 分段排查法
- 双向测试
- 环境分析
- 团队协作
- 记录与复盘
常见问题
- OTDR曲线复杂，难以判断
- 地下光纤难以定位
- 多点故障
- 设备精度不足
