原文于2019-02-10 发表于微博,今天修订增补迁移到

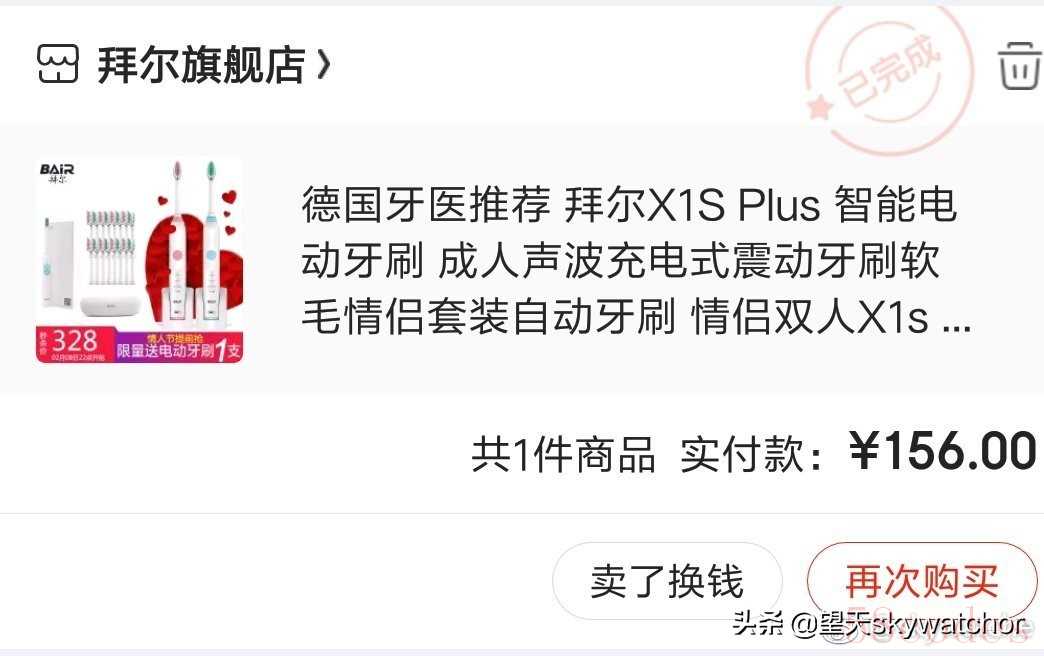

2018年6月京东活动买的，两支时装，才156，非常超值，可惜现在再也找不到这个价格了。

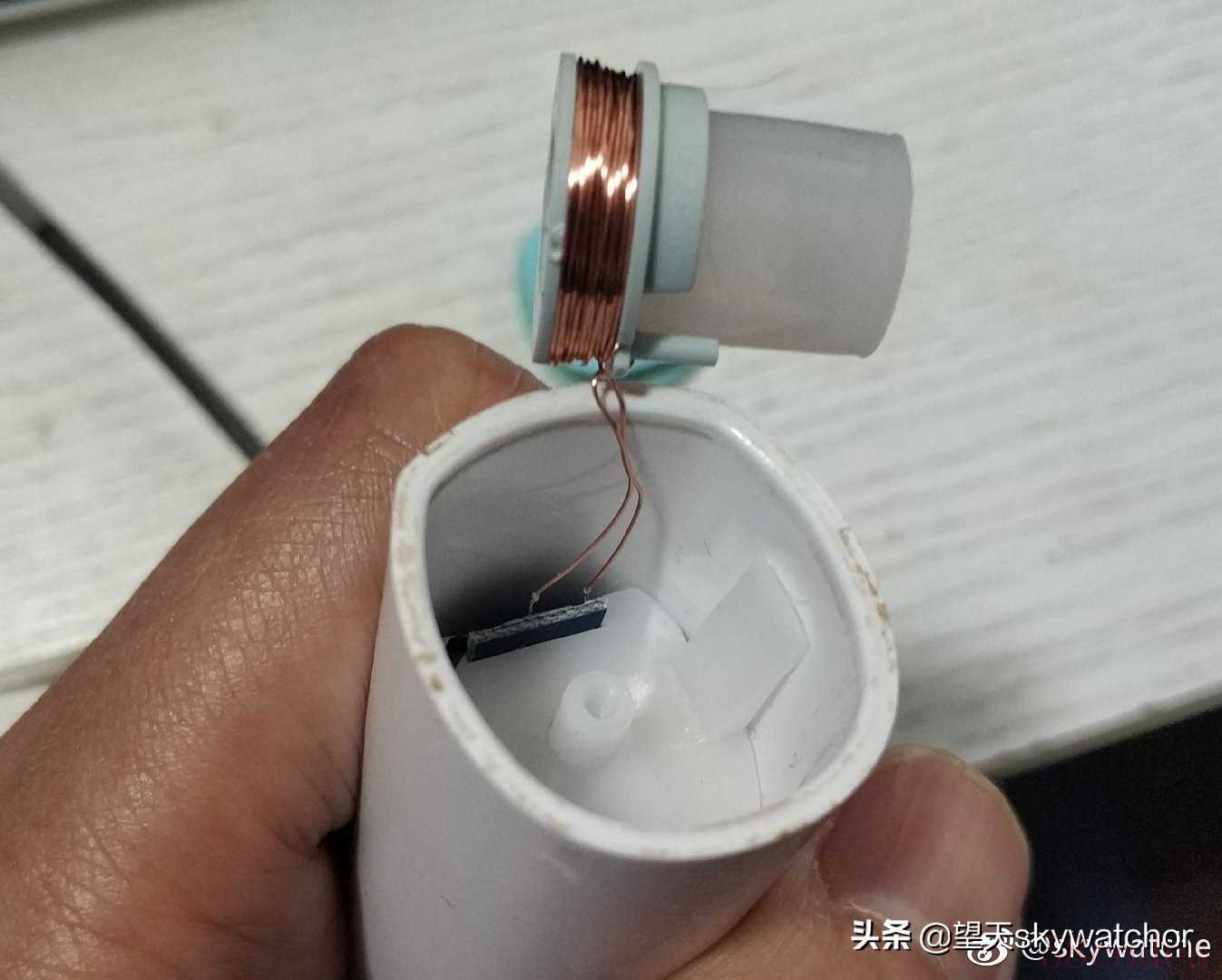

用了半年左右，一次充电后再按也无动作，灯闪。拆下底部螺丝，看到充电线圈。一下内部还抽不出来，一时没有时间研究，就放在一边几个月。
今天再次拿起，居然忘记那个硅胶件和线圈的装配关系，拆了好的那个才明白。

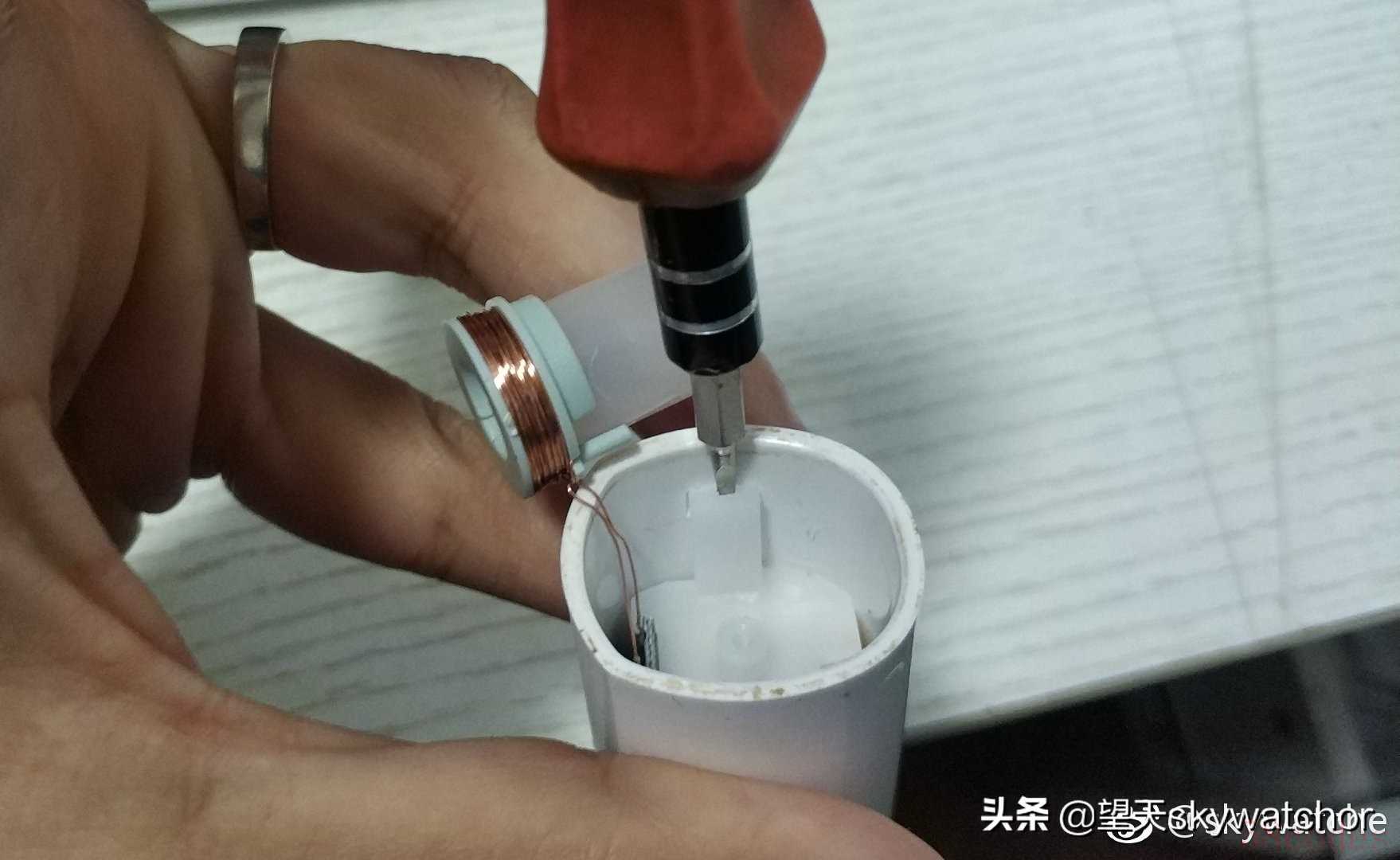

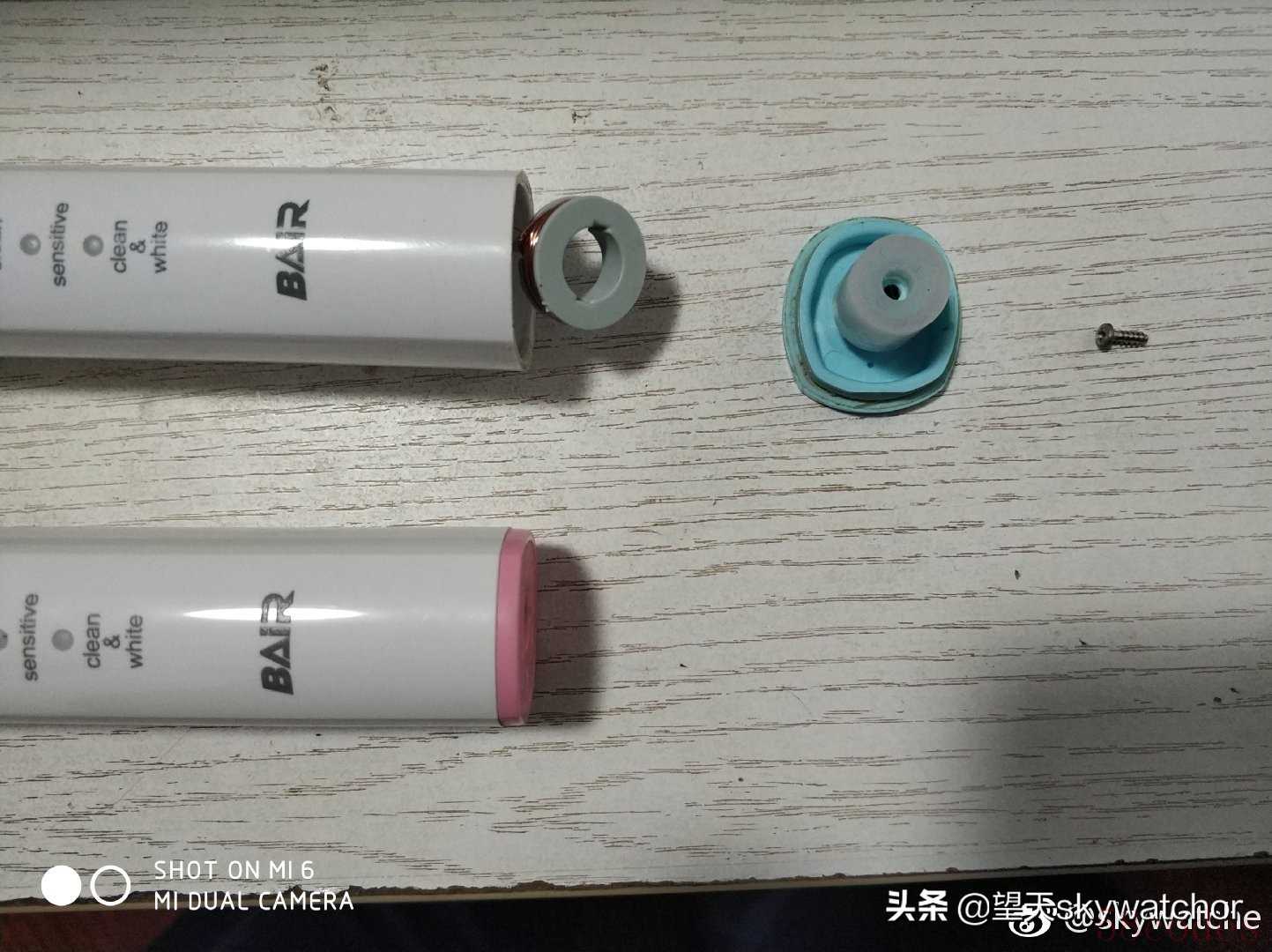

底部盖周边有密封圈，用螺丝紧固底盖
白色塑料件有勾状结构卡在把手壁内测，固定内部结构
用小一字刀勾出沟扣

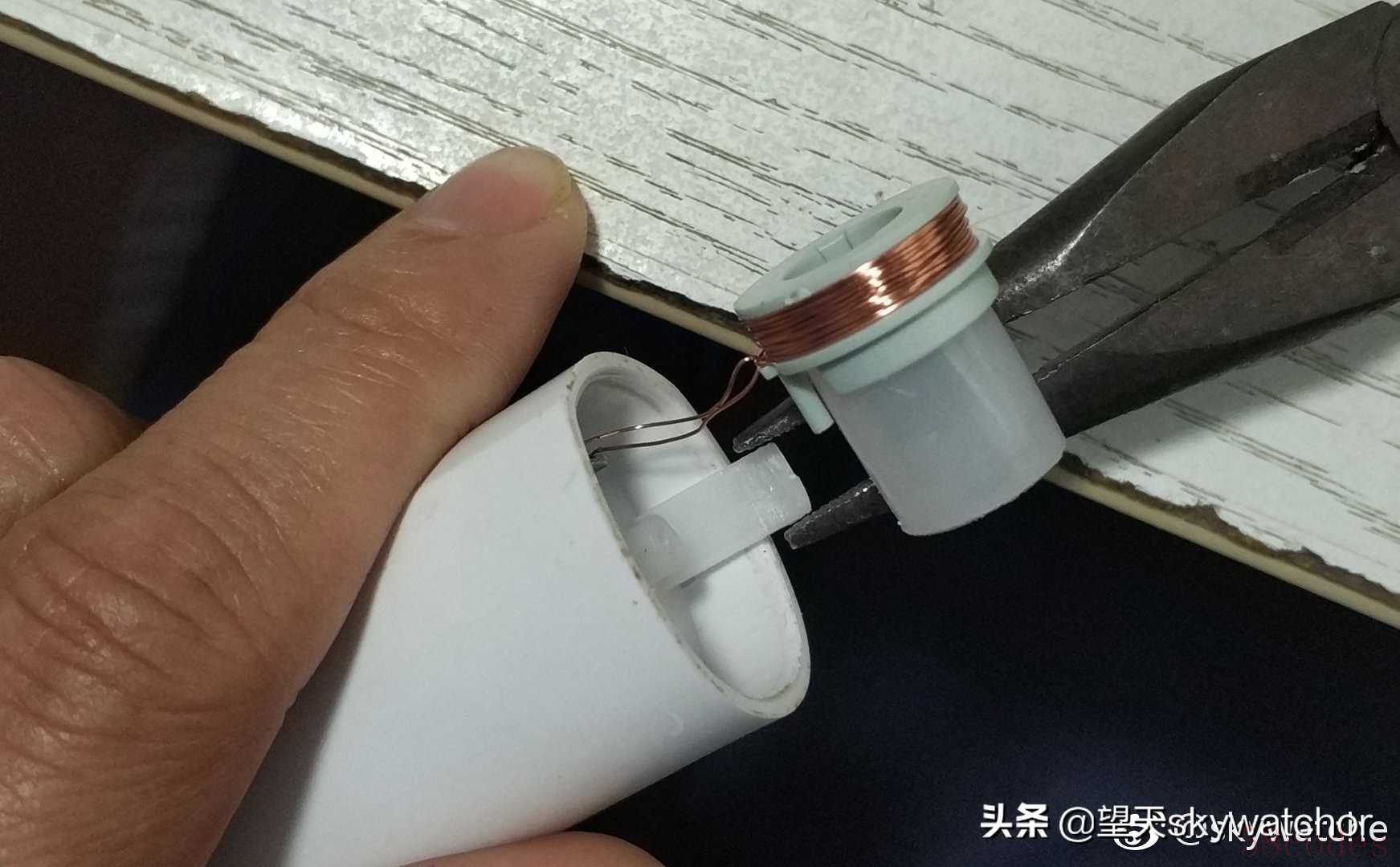

用尖嘴钳夹住勾扣往外拉，拉动一厘米左右感觉有阻力，暂时不强拉。

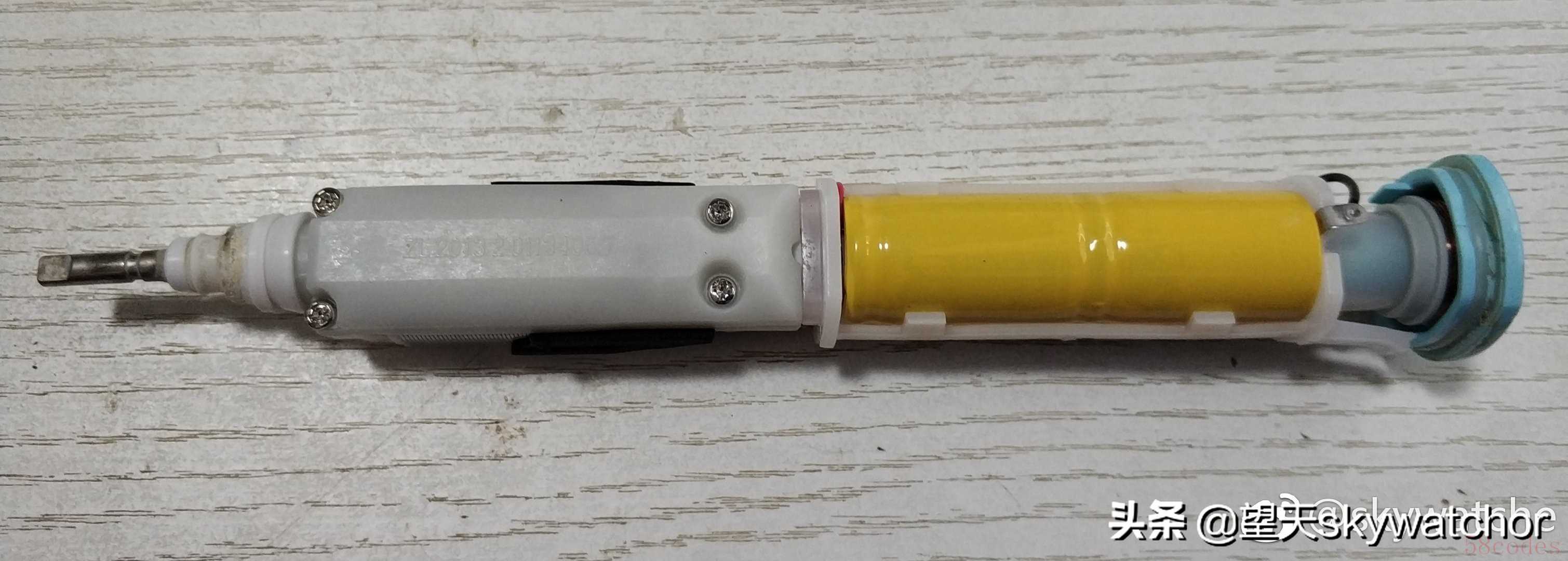

把振动头往里面一推机芯内部就和外壳全部分离了

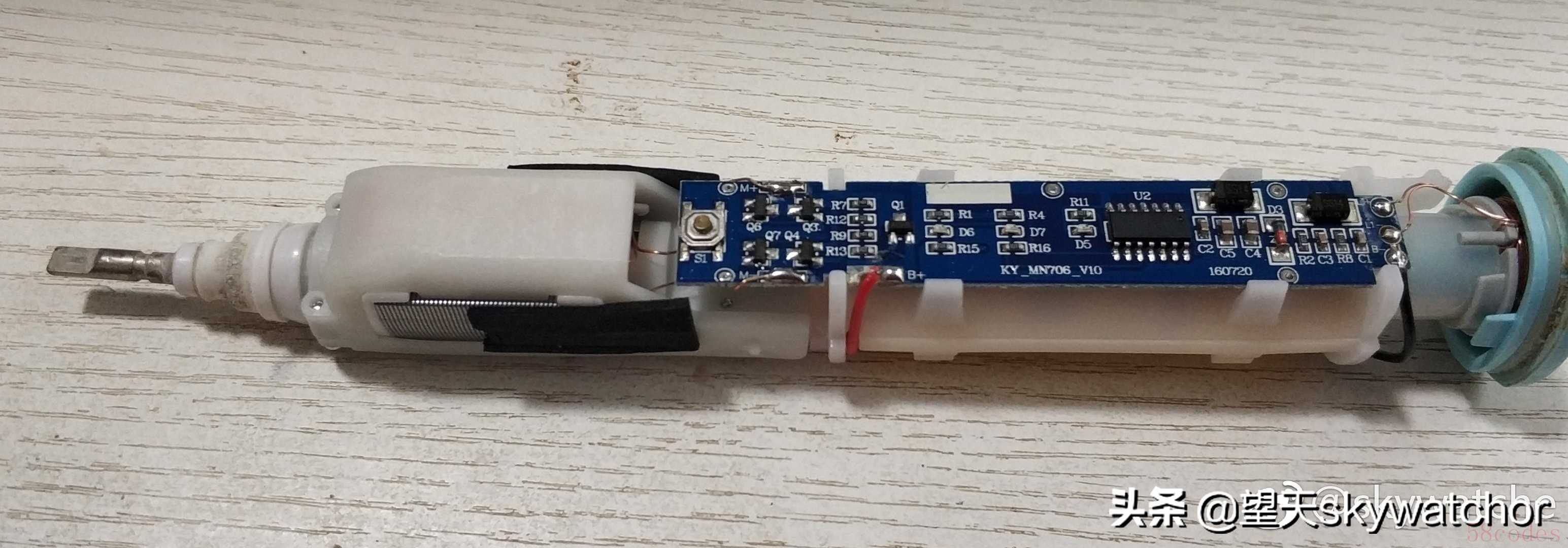

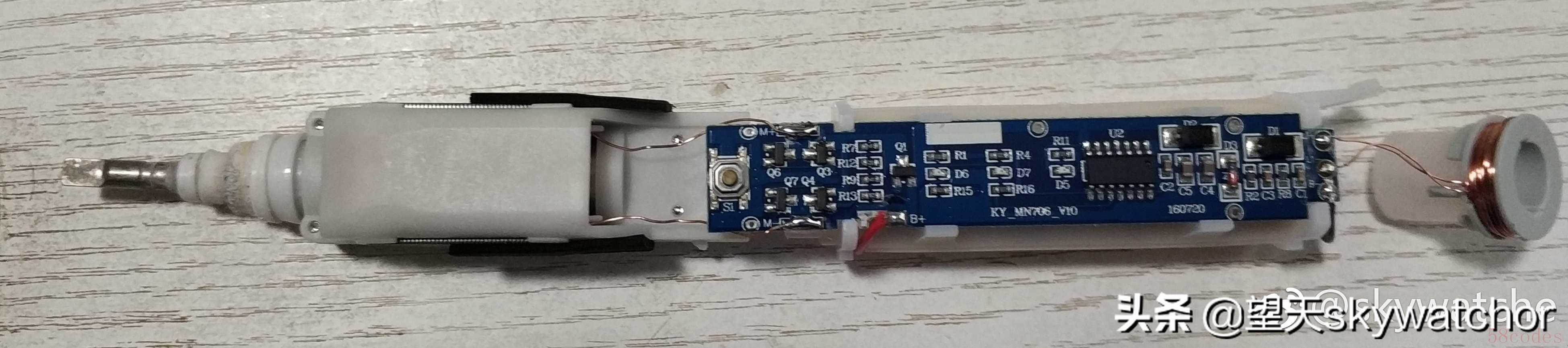

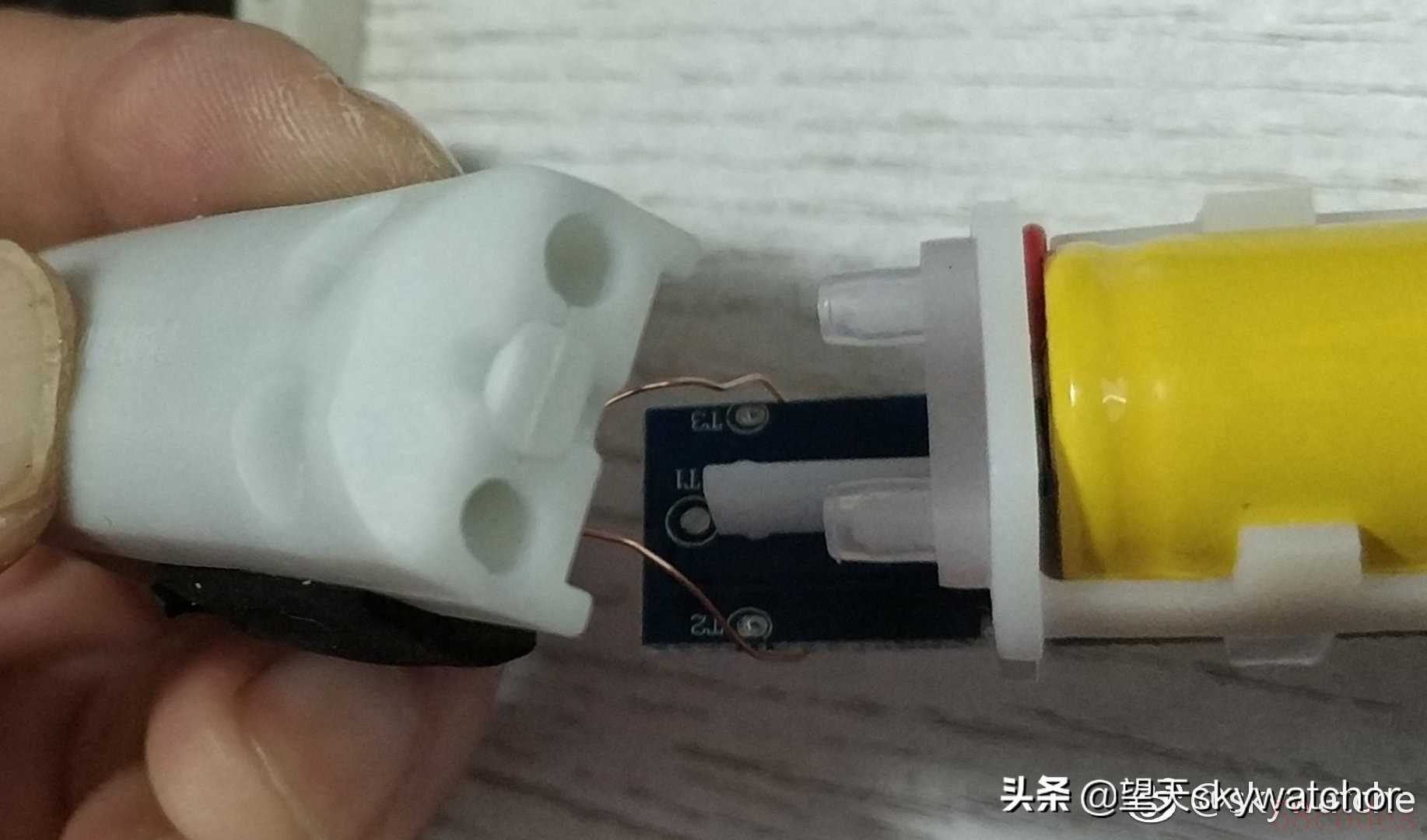

机芯电路测

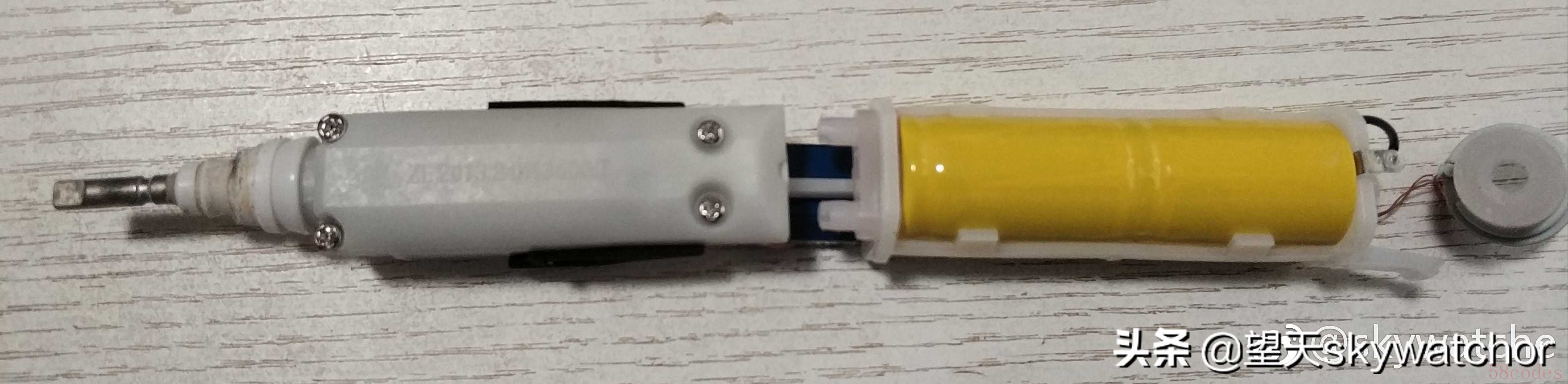

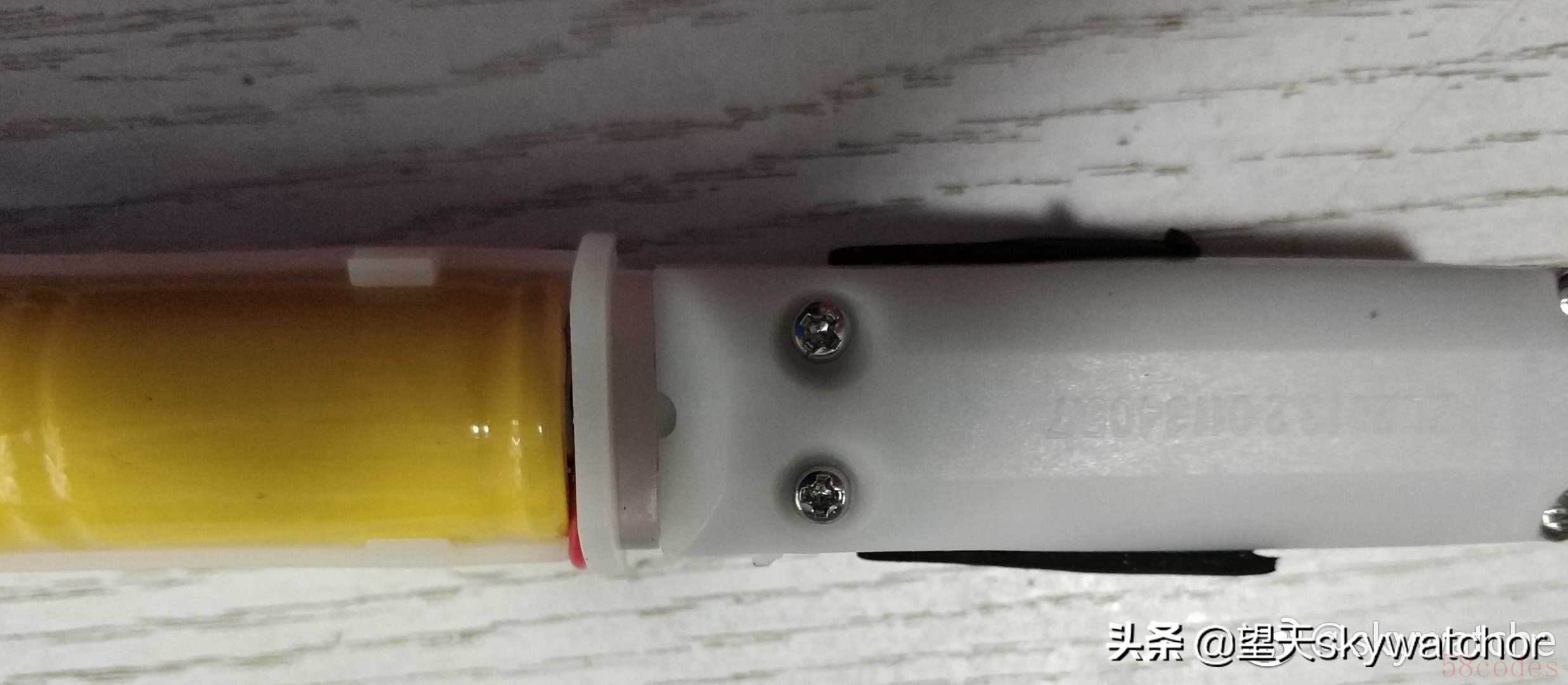

机芯电池测

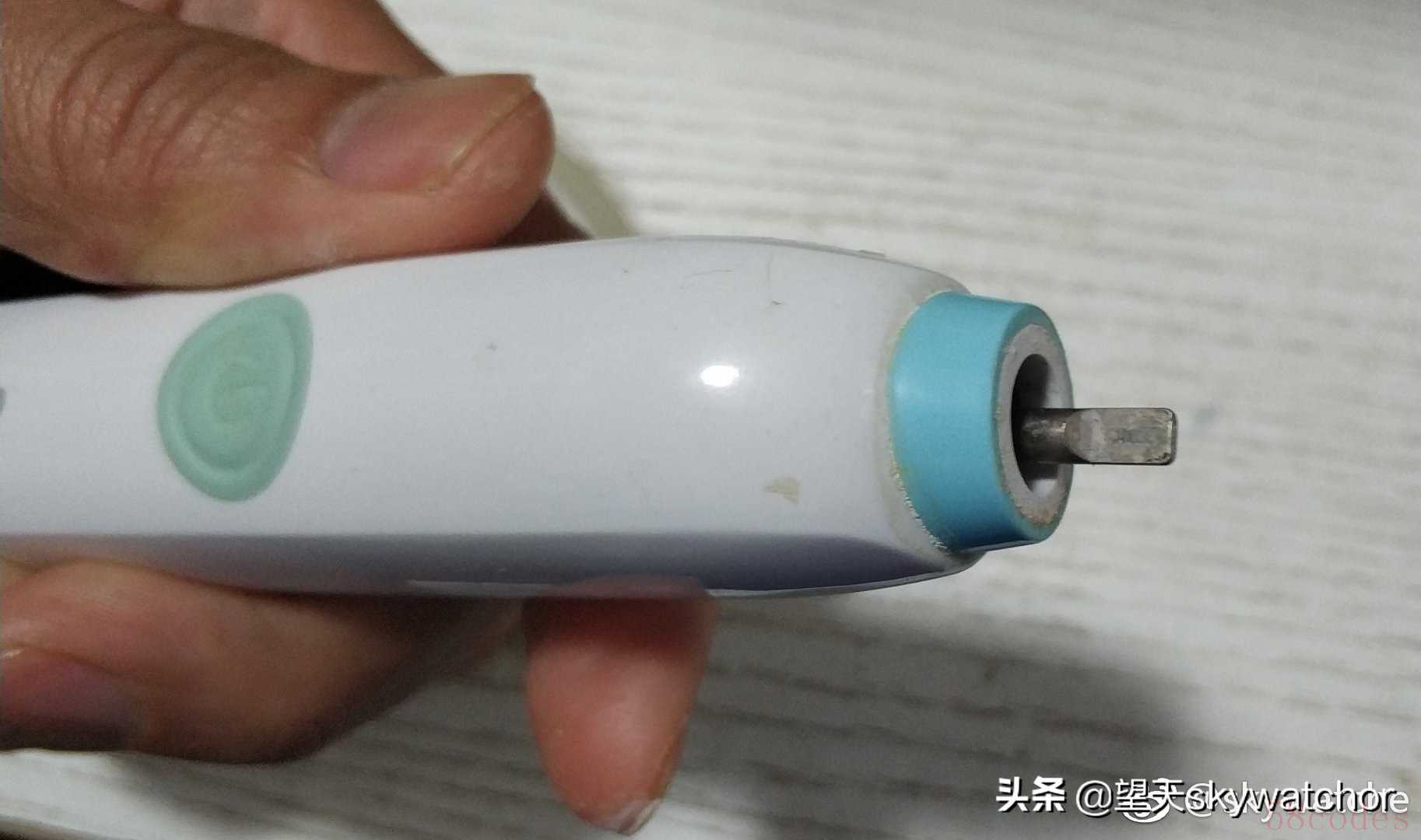

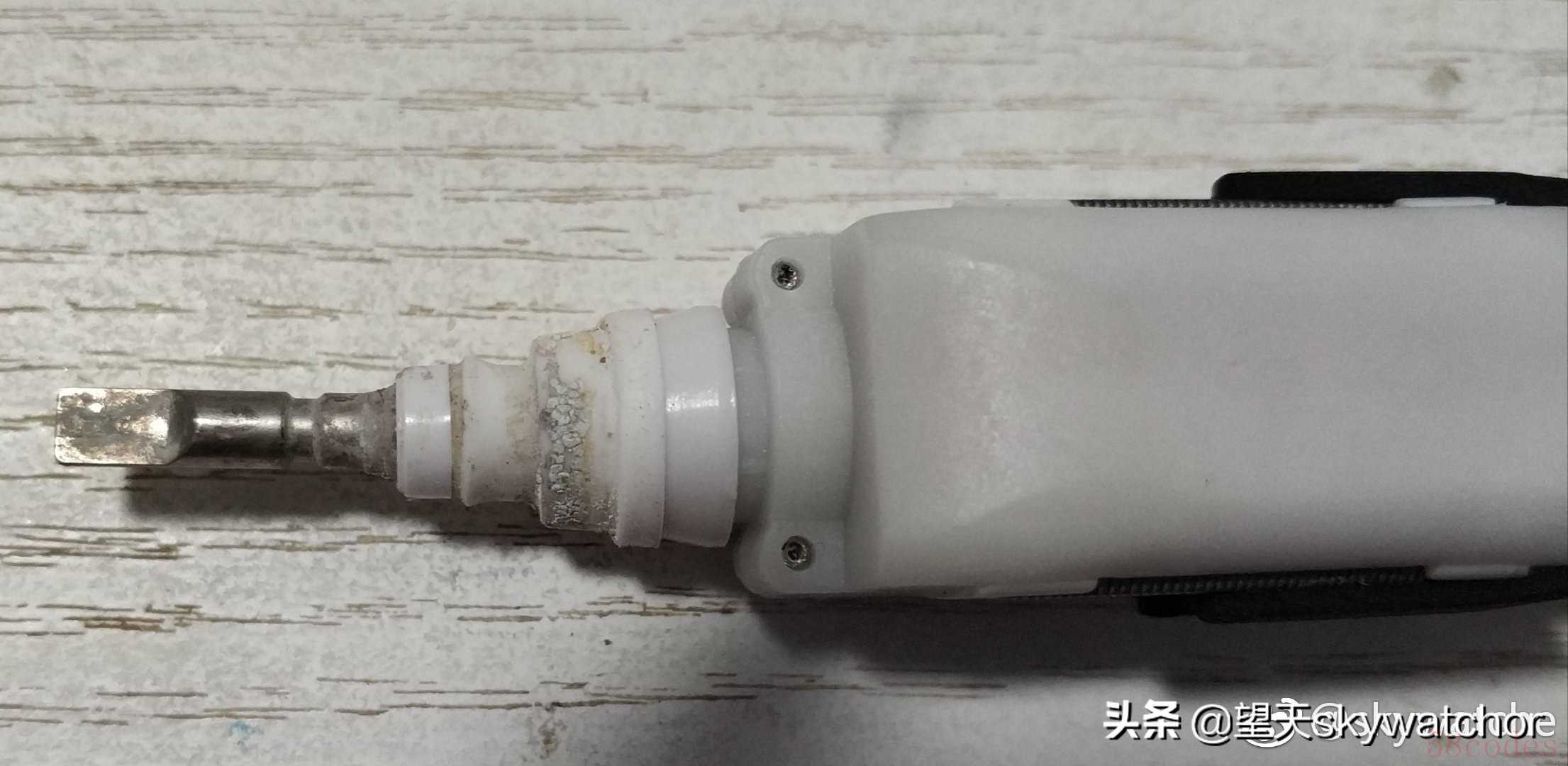

振动头处，有密封结构，避免进水。头尾的密封结构有效避免进水，内部没有进水迹象。

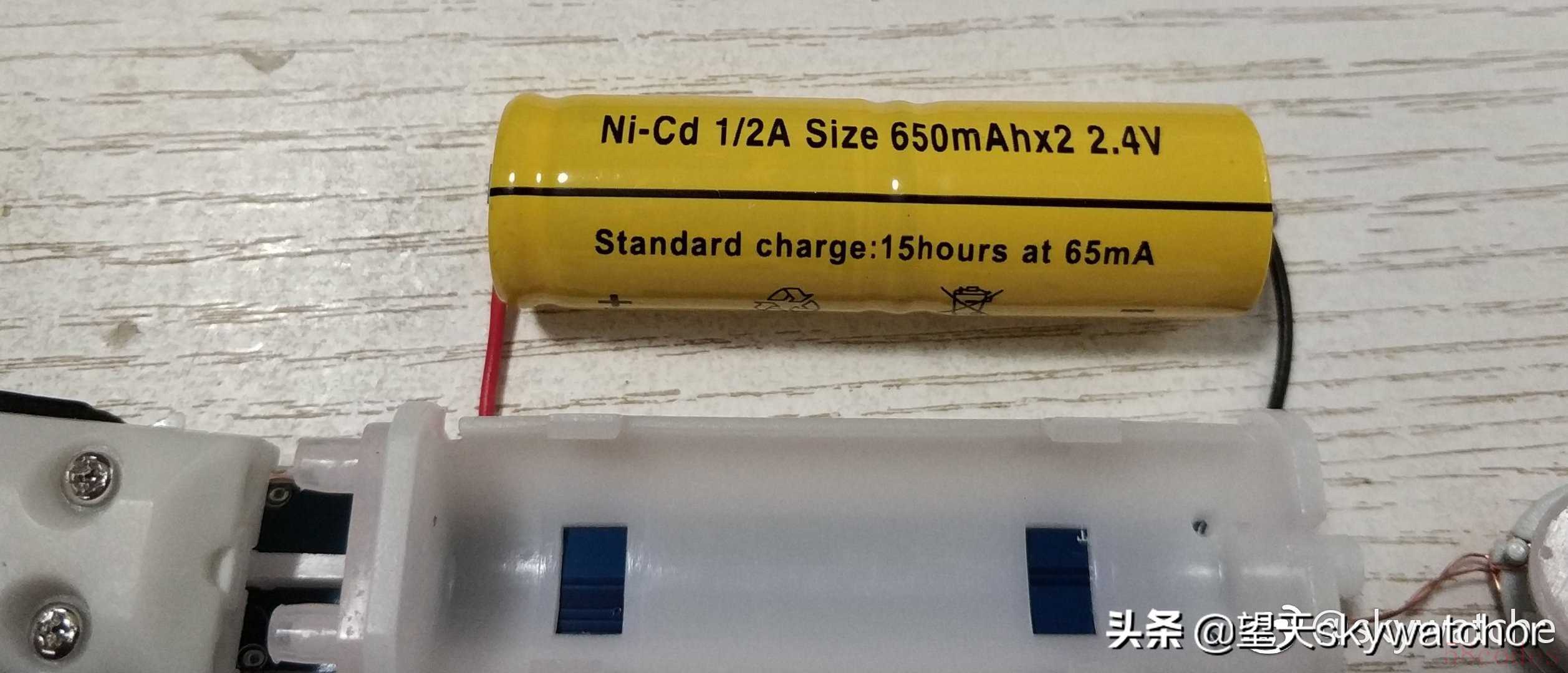

两节封装的镍镉电池

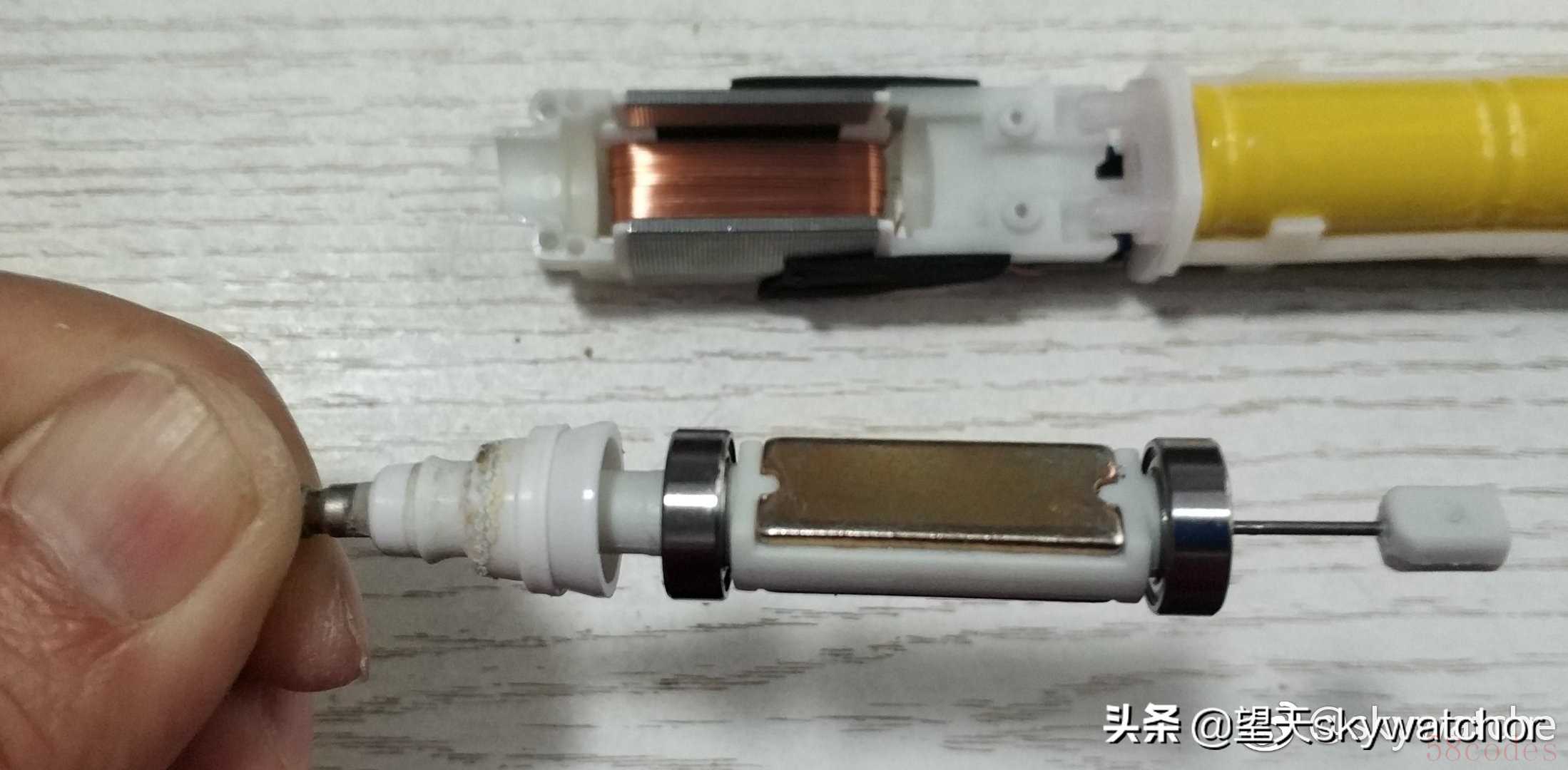

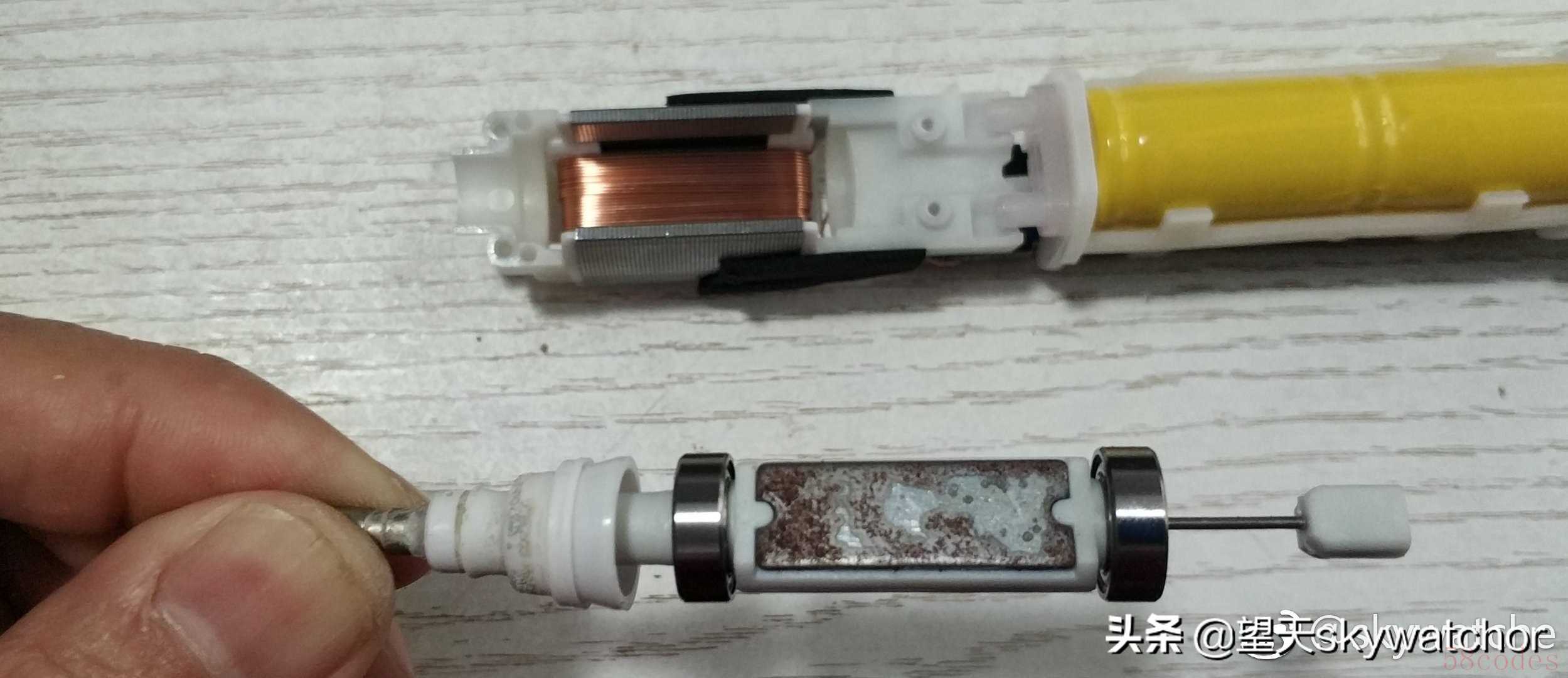

拆开电机盖，确切点，还不叫电机，换流振子确切点。

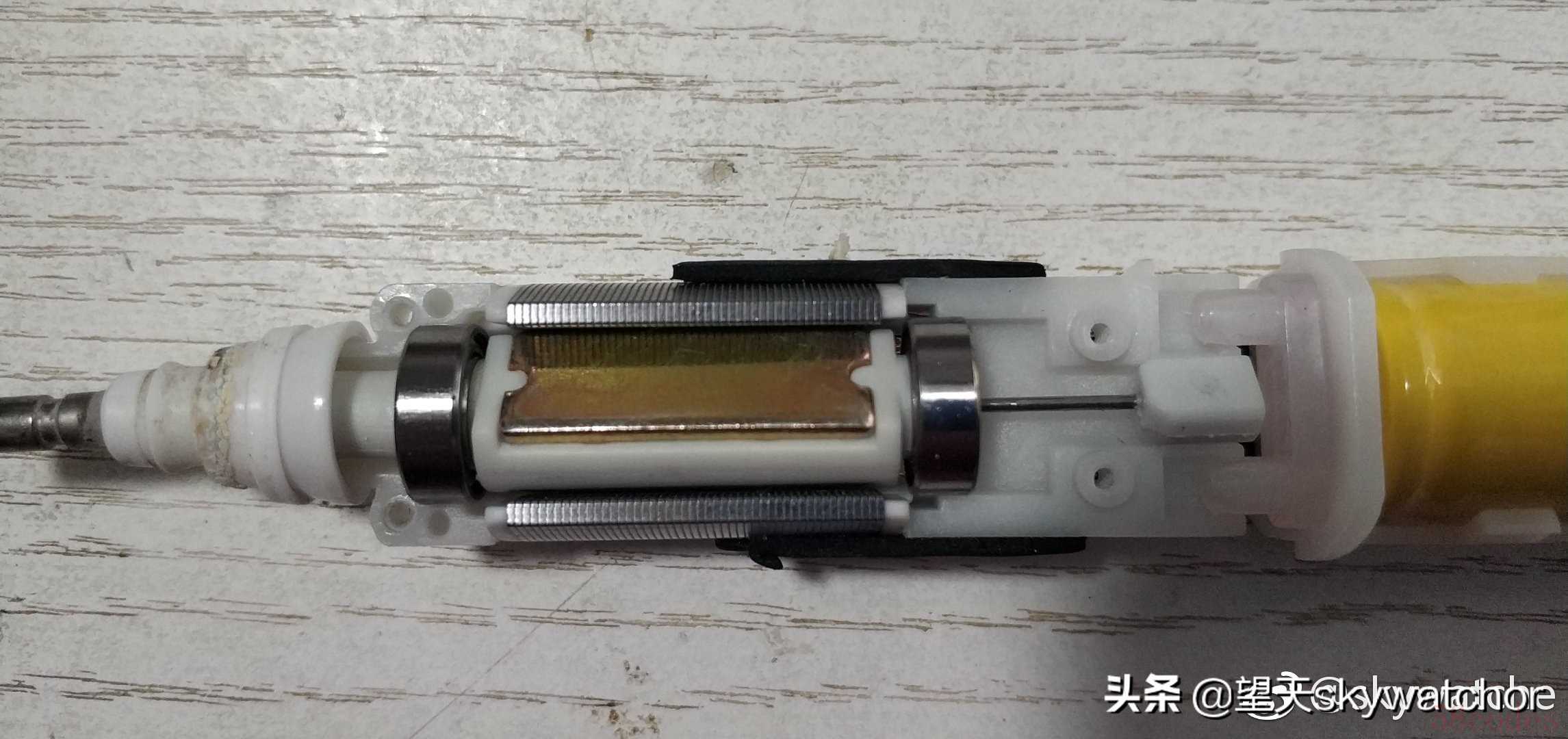

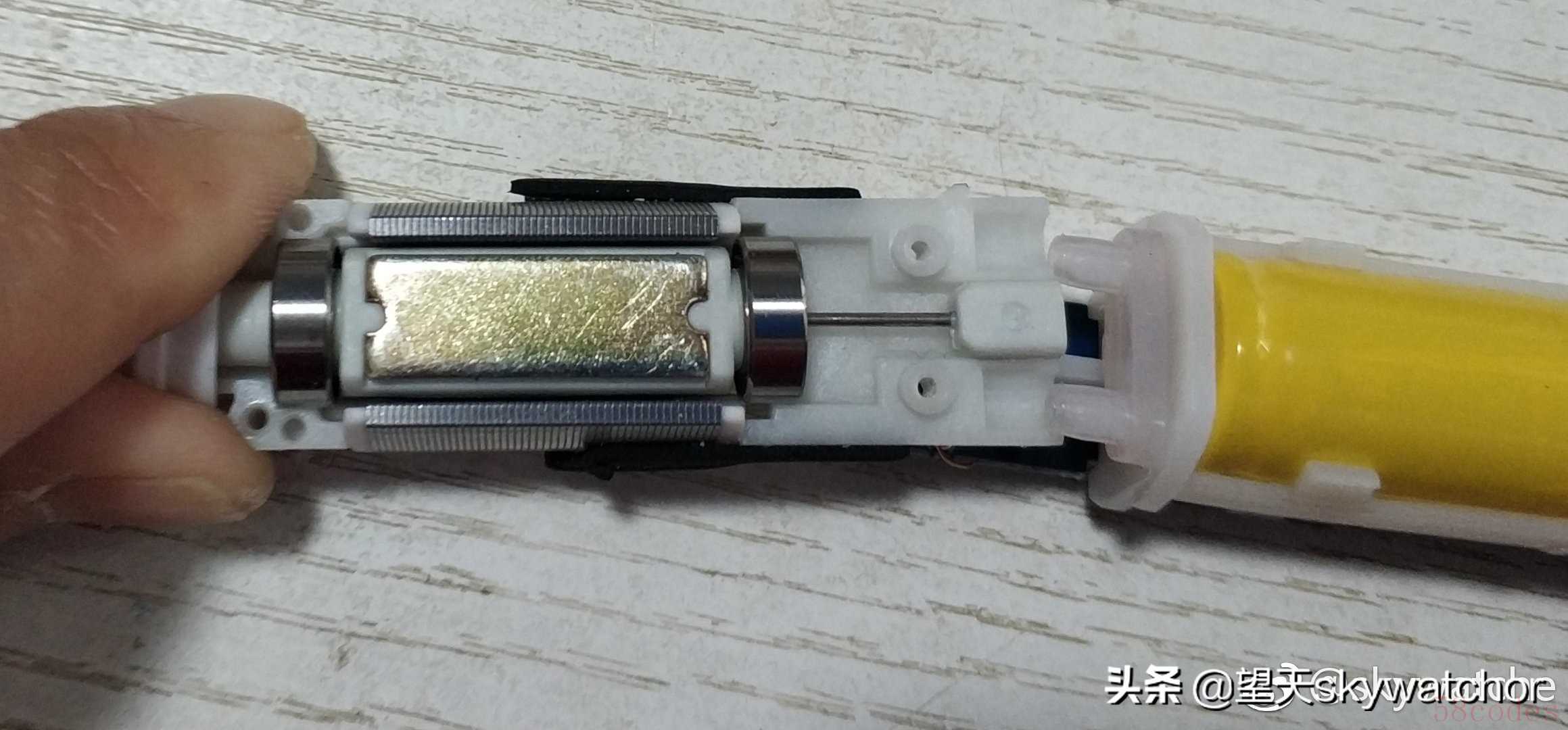

两边是滚动轴承。中间是软铁，有点奇怪为何另外一面不是镀彩锌的，锈蚀的原因?

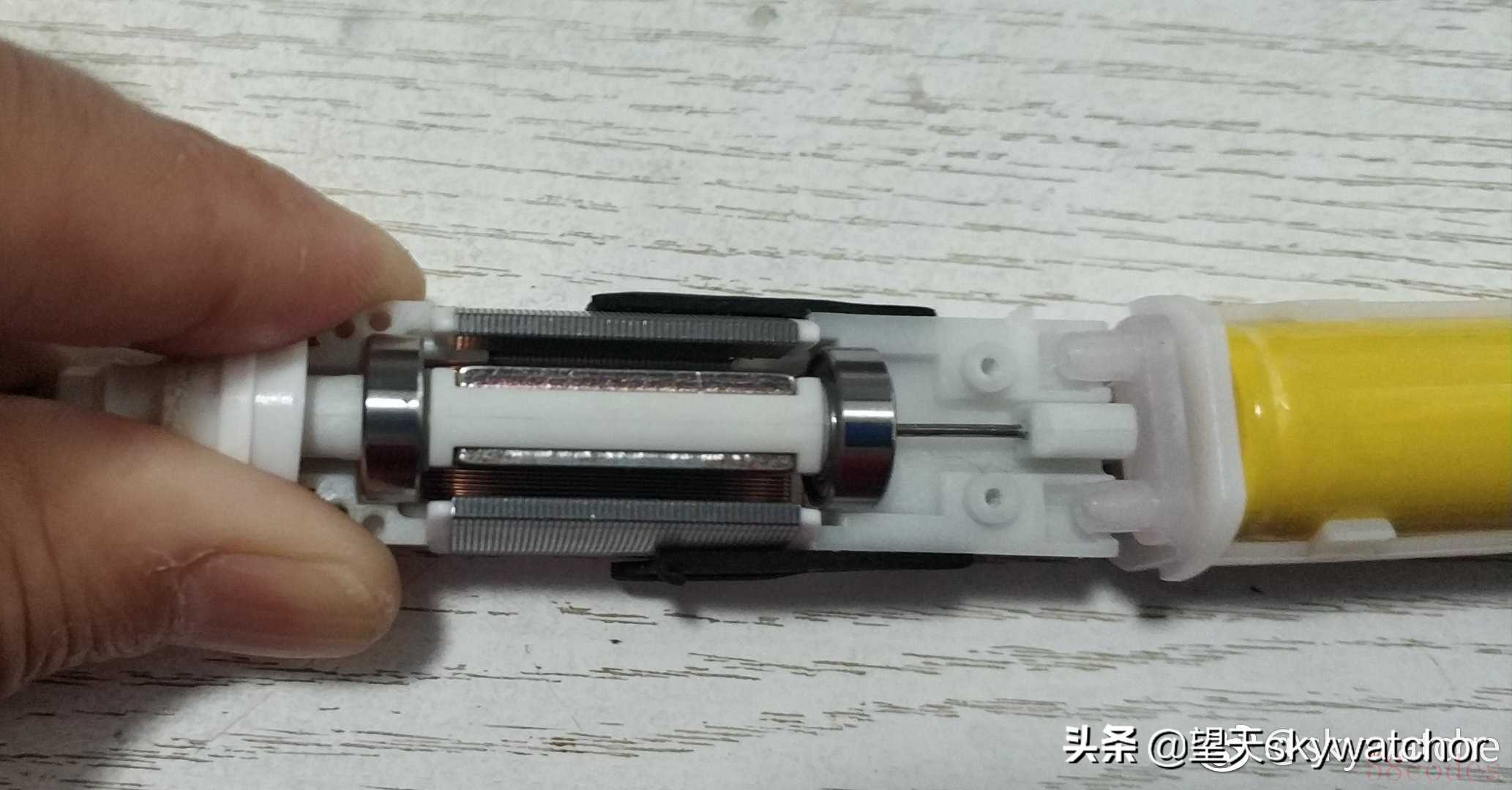

两片软铁之间是磁体，软铁起固定磁铁和屏蔽磁场作用。使上下边磁场更加集中。

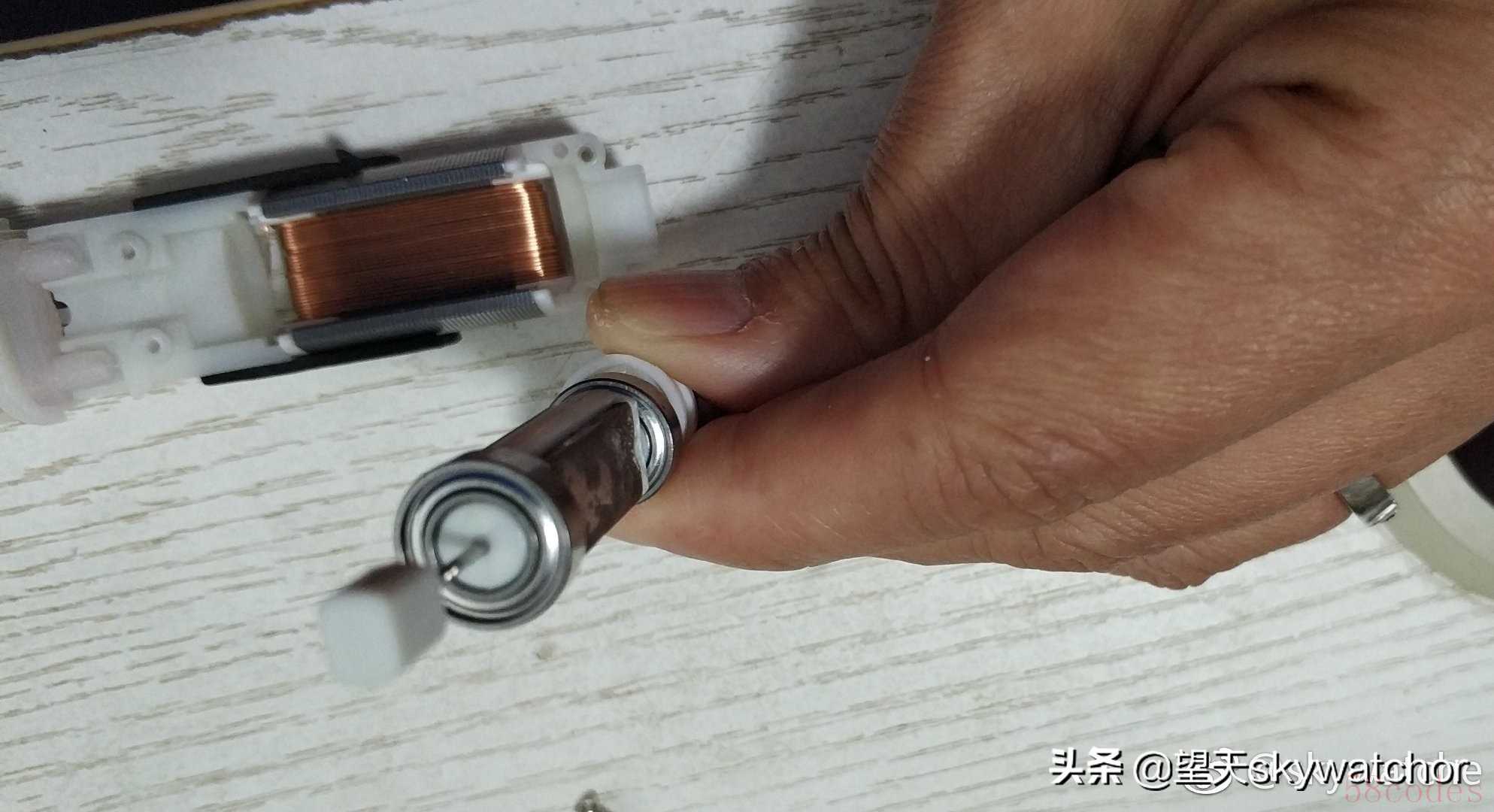

滚动轴承，但是看不到轴承商标。振子上的这个小尾巴干什么用?
是这样装?
还是这样装?
看看这边边

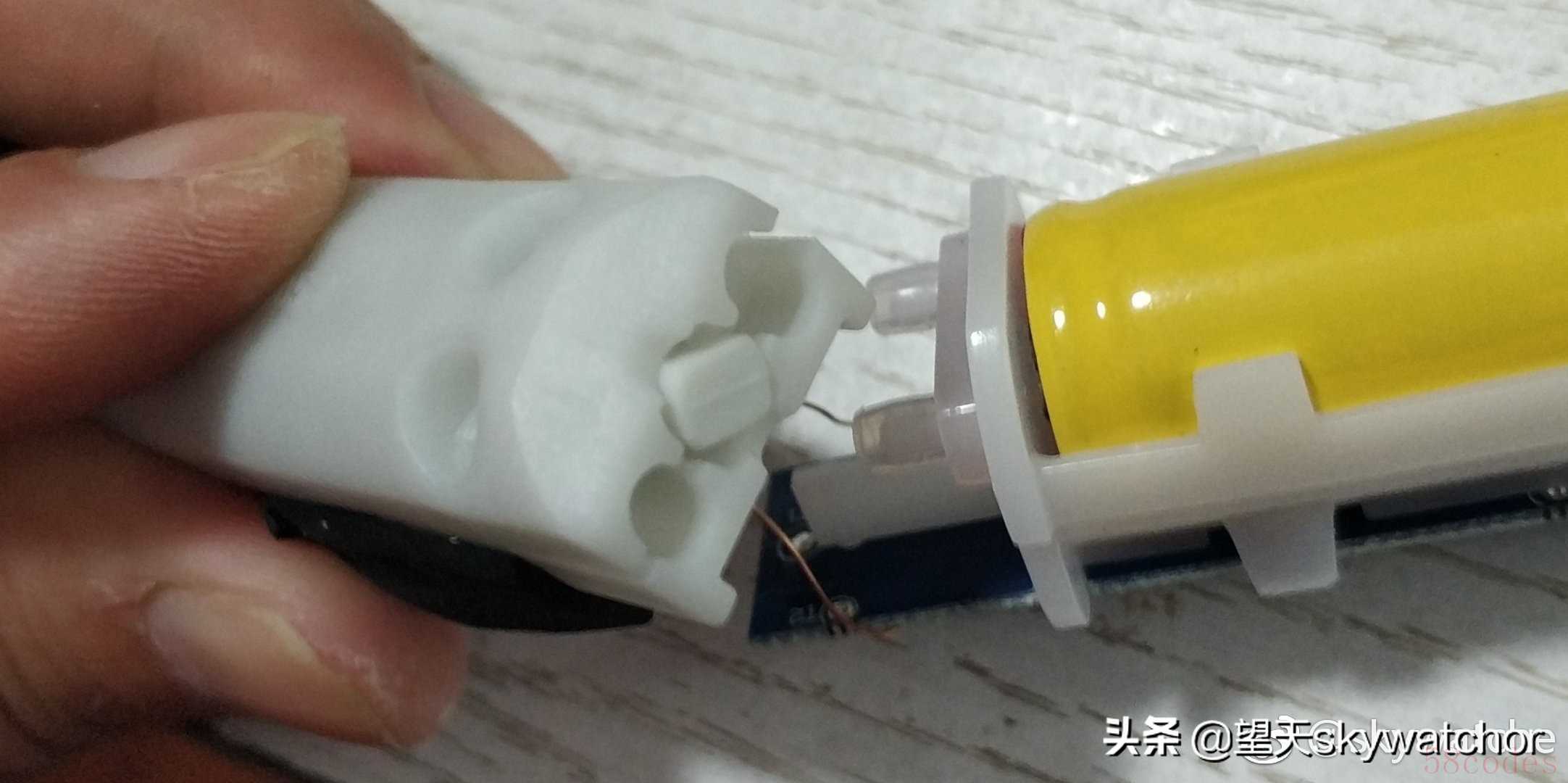

应该是这样装了。原来这个小尾巴是安装定位用的!
装好后插入固定孔，可以去再充下电

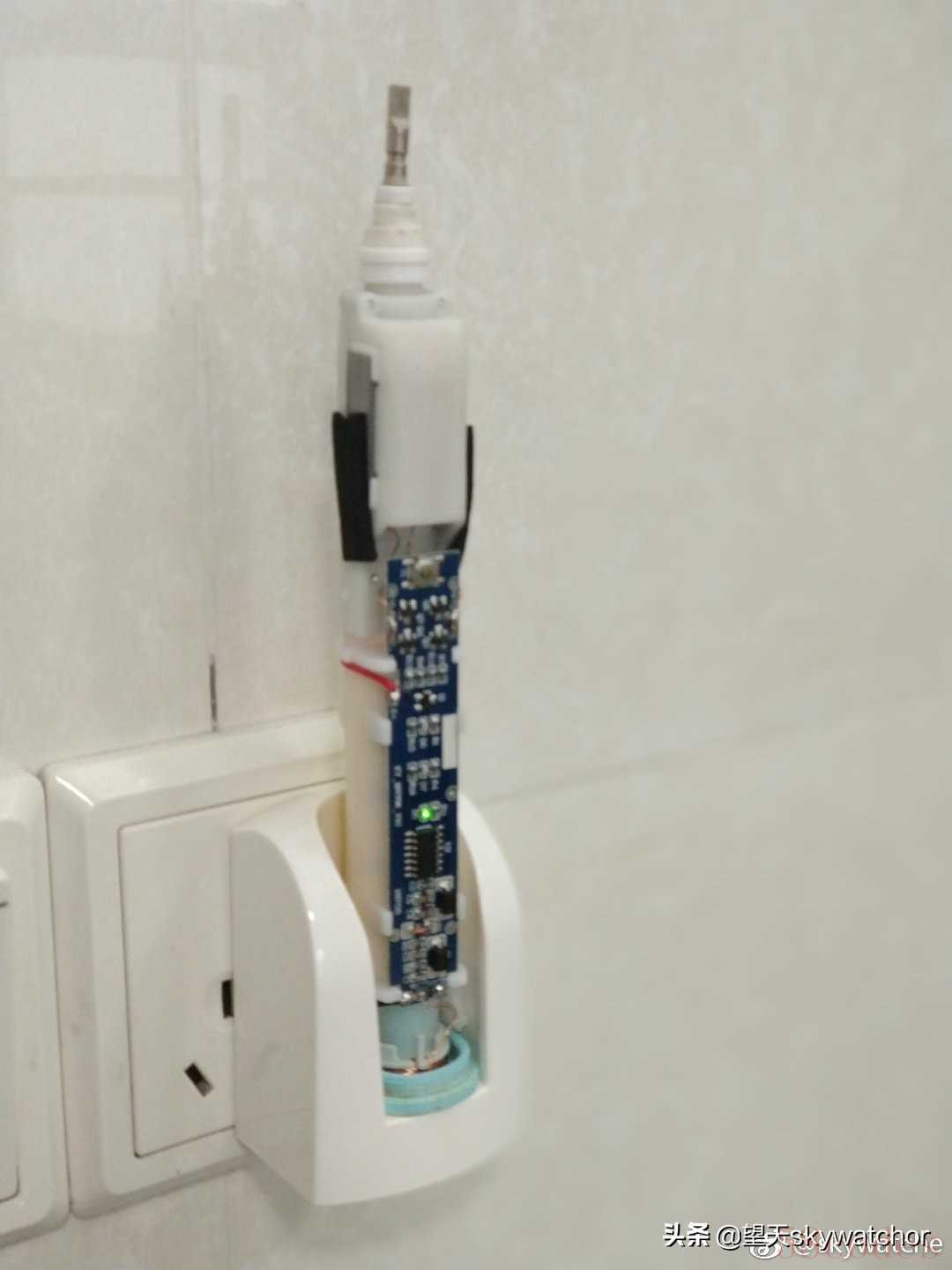

裸机充电，无线充电，高压隔离，低压，不危险。
充电后等闪烁，还是开不了机。

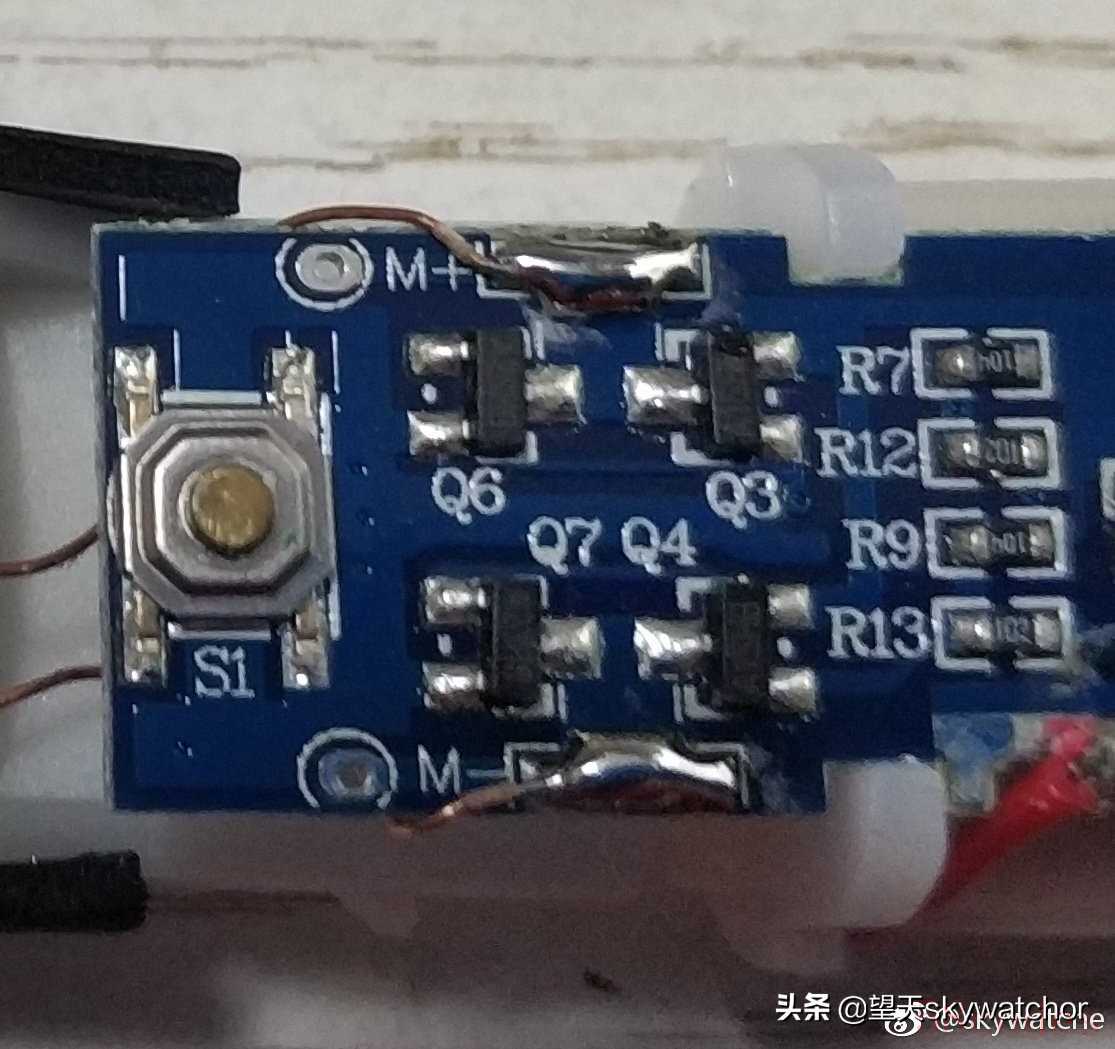

四个三极管组成的桥式驱动电路，驱动振子线圈，产生交变磁场。在线测试四个管子没有损

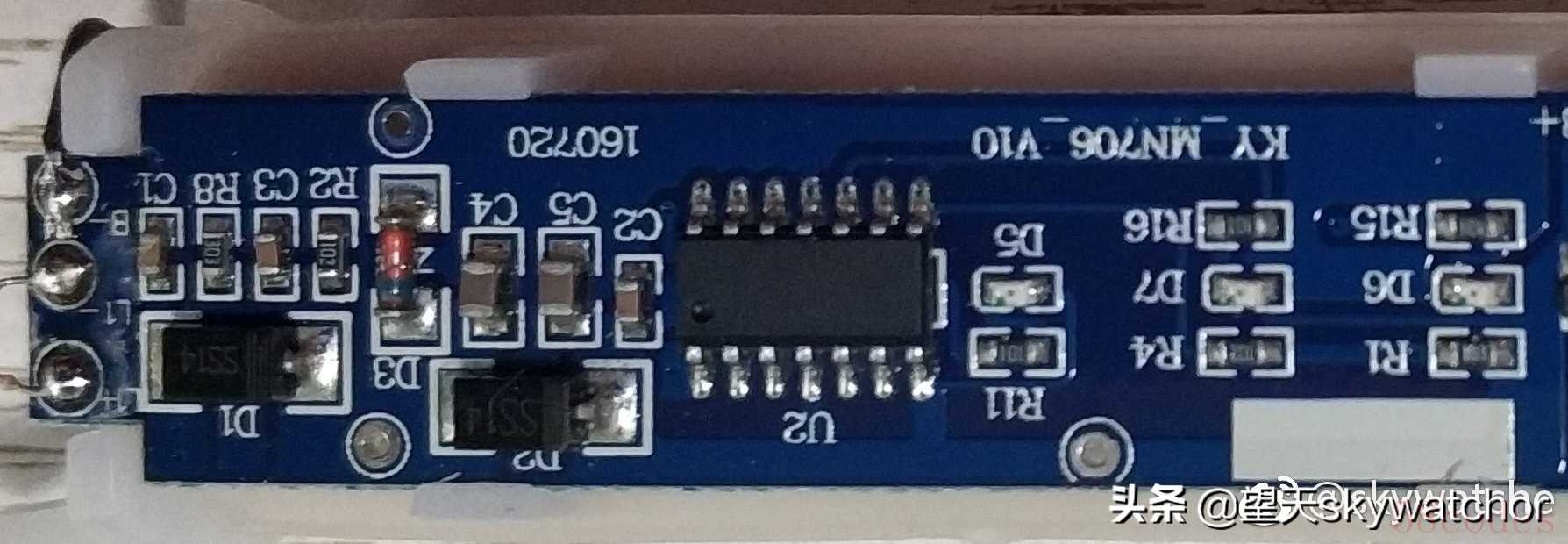

在线测试两个整流二极管及稳压二极管，都没有损坏迹象。
手上没有现有电池，无法替代测试。总觉得硬件似乎没有问题，故障很蹊跷，可能是软件问题了。问了问京东，居然可以换。太好了。
总体上产品设计还是比较到位，振子结构很新颖。振子线圈产生的交变磁场和振子磁铁相互吸引和排斥，使振子产生往返运动。驱动频率越高，振子振幅越小，刷牙时感觉力小，驱动频率越大，振子振幅越大，刷牙时候感觉力越大。这种结构比普通电机带偏心轮的结构，力度调整范围大，没有寿命问题。实际输入功率小。估计手机上的振动提醒也是用的这种结构。
补记:重新装好后在无线座充上连续充了好几天,拿下来又可以用,这样陆陆续续又能用,只是充电时间要很近,使用时间没有原来长.后来证明是电池问题.
后来这个牙刷换了启动开关,换了电池,还在服役 :)
