用户投稿没问题！拆解电动牙刷可以让我们更直观地了解它的内部结构、工作原理以及可能出问题的地方。不过请注意，"拆解电器产品存在触电风险，并且可能使产品保修失效，甚至导致损坏。请务必在断电、做好防静电措施，并确保自己具备一定动手能力的情况下进行，或者寻求专业人士的帮助。"
以下是一个典型的电动牙刷（以旋转/振荡类为例）拆解分析的思路和可能看到的内部结构：
"一、 拆解前的准备和安全提示"
1. "断电！断电！断电！" 确保牙刷已从电源适配器中拔下，并且内部可能残留的少量电荷已释放（可以等几分钟）。
2. "查找说明书：" 说明书上可能有关于拆卸或维修的提示，或者明确指出拆解会取消保修。
3. "准备工具："
"塑料撬棒或旧银行卡/会员卡：" 用于撬开外壳卡扣。
"螺丝刀套装：" 可能需要不同尺寸的十字（+）和可能的小号叉头（Y）螺丝刀。注意是十字，很多电动牙刷使用十字螺丝，但有时为了防拆会用内六角或特殊设计的螺丝。
"镊子：" 处理细小的连接线或部件。
"放大镜（可选）："
相关内容：
1、背景简介
前两天，家里刷了五年的电动牙刷突然坏了，按键失灵，完全不工作，借着这个机会，我们对它进行一个拆解，看看里面的电路，有没有机会把它救活。
工具准备电烙铁、镊子、焊锡丝、螺丝刀、万用表、尖嘴钳等
图1 工具准备
拆开后，总体看起来结构和电路都比较简单，拆装也很方便，内部看起来比较有“气质”。
2、拆解步骤
这里必须对结构作出一个肯定，整个拆解过程没有一颗螺丝，真心觉得结构做的很棒，因为一想到我们公司产品结构都喜欢多加几颗螺丝，就让人觉得头疼。

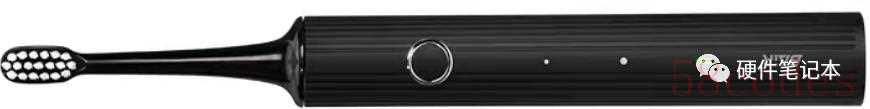

1、电动牙刷外观
图3 外观2、从下面拆开，需要用到平口螺丝刀

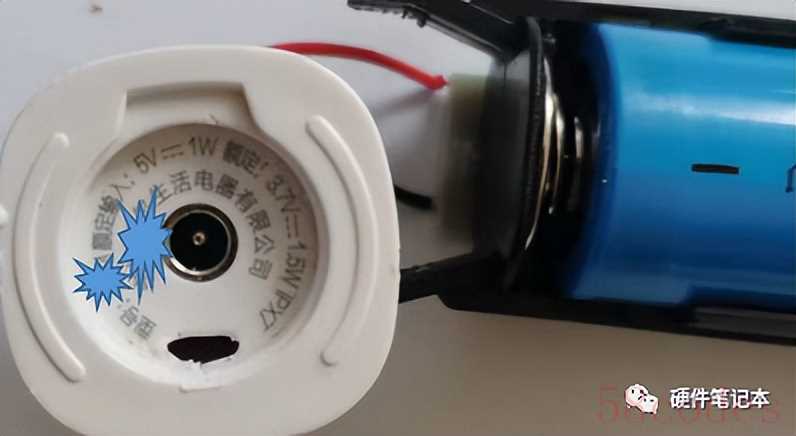

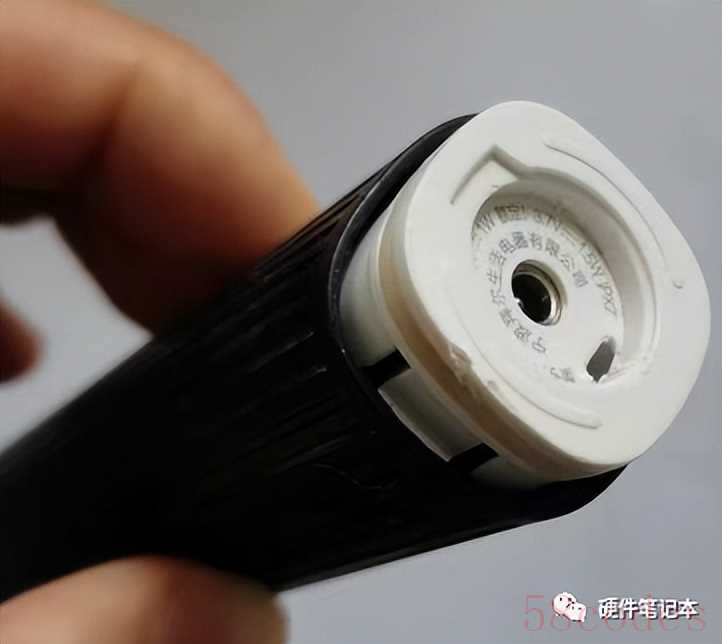

图4 从底部拆开3、牙刷底部标注有品牌、型号，输入5V/1A，防水等级IPX7（防水等级比较高的一种，表示防短时间浸水影响）

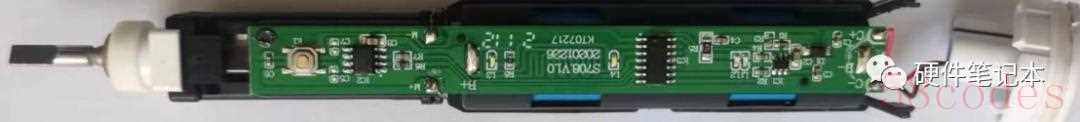

图5 牙刷型号4、拆开后（电路板一侧）

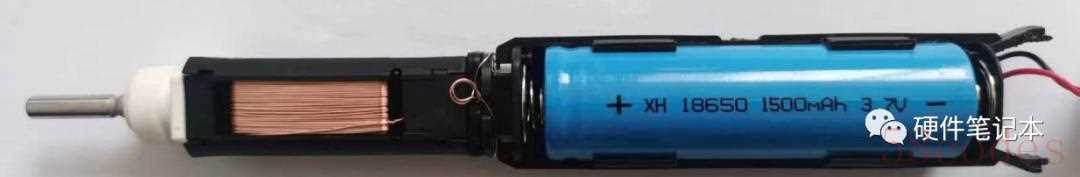

图6 电路板外观5、拆开后（电池一侧）
图7 电池一侧3、主要构成

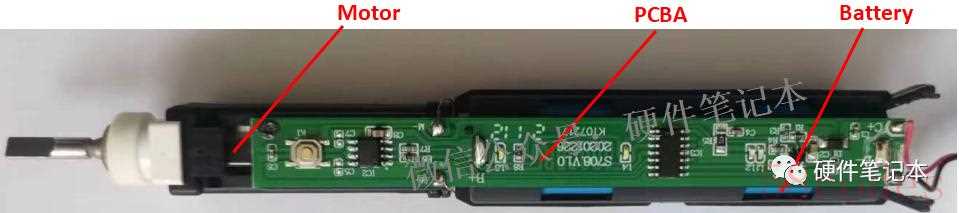

内部主要由电机Motor，电路板PCBA和电池组成。
图8 主要部件标注1、电机也是结构直接固定就好，拆装也很方便，没有一颗螺丝（个人比较痛恨螺丝较多的产品，可能是EMC摸底需要不停拆装，把人给伤透了）。

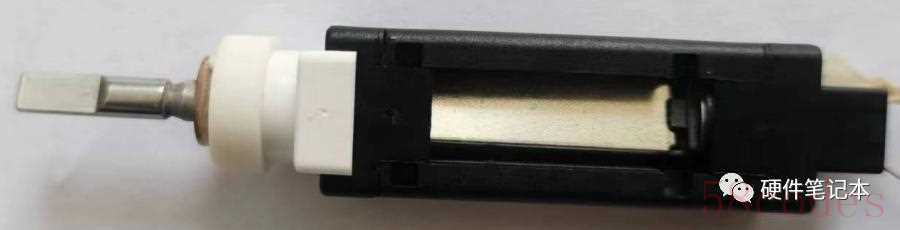

电机的转子安装了一个偏心块，由于不对称，在转动时重心偏离轴承，实现了牙刷全身的转动。

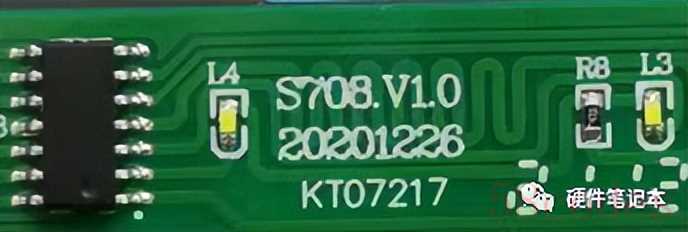

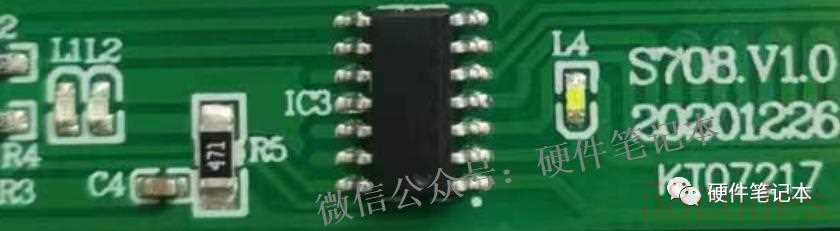

图9 电机2、PCBA生产日期是20201226，两年以前的产品，具体功能及作用，我们在最后进行分析。
图10 PCBA生产日期3、电池用的18650 1500mAh 3.7V锂电池，电池充满后电压为4.2V（实测4.13V）感觉充一次电要用好几周时间（具体忘记了，反正电池挺耐用的）。
图11 18650锂电池4、电路分析

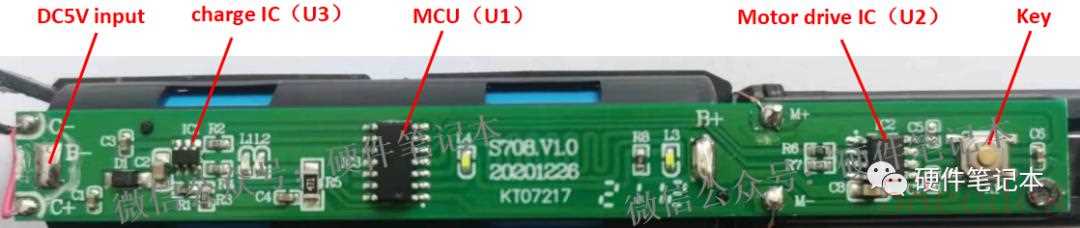

电路主要分为3个部分
1、充电IC，作用是为保证电池能够在恒流恒压下充电，延长电池寿命。
2、MCU，用于控制电机的转动。
3、电机驱动芯片，它能够增强电机的转动能力。电动牙刷主要就是通过电机的快速旋转或震动，使刷头产生高频震动，达到比较好的刷牙效果。

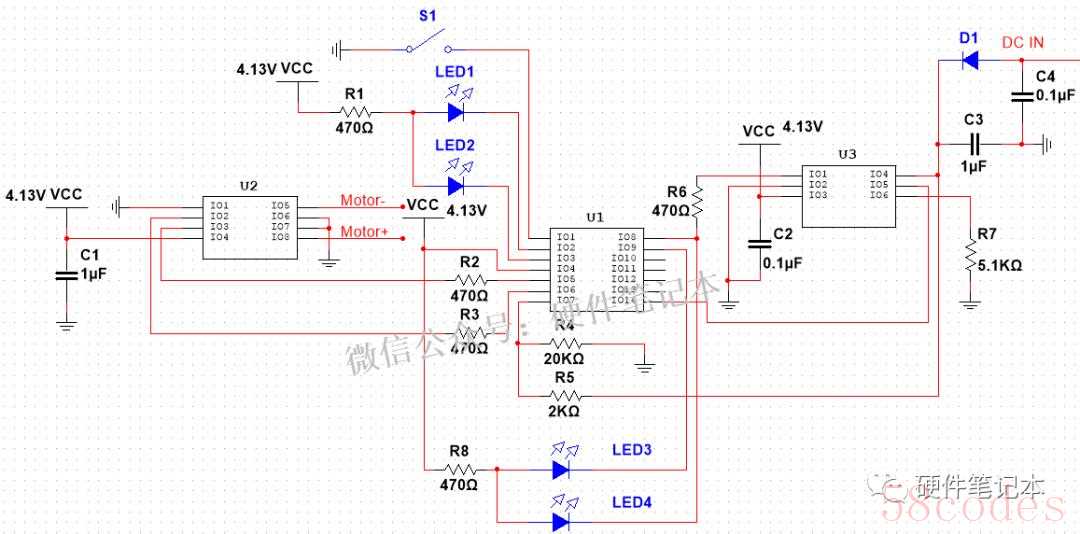

图12 主要元件标注我将电路图画了出来（由于时间关系，整体排版不是特别漂亮，未进行整理，仅用于电路分析），这里不做细致分析。

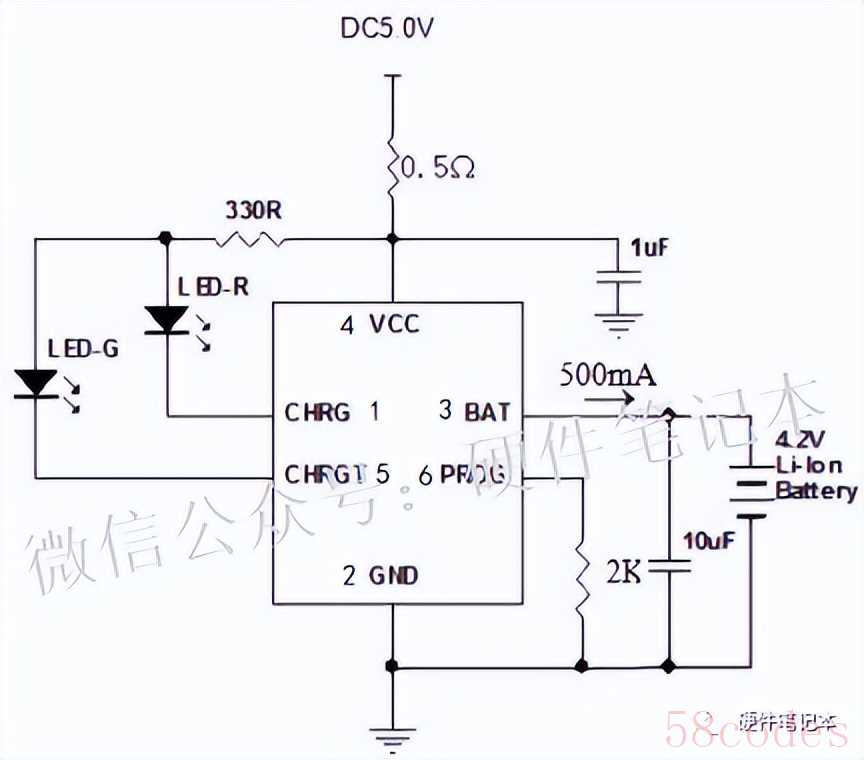

图13 电路1、U3是充电IC，根据芯片丝印17，网上查找资料，结合电路来看应该是TC4054B(9017) 。9017S 是一款单节锂电池恒流、恒压线性充电 IC，它能快速充电，并最大化地延长电池寿命。9017S 也提供了片内温度保护。当温度达到预定值时，9017S 将减少充电电流使温度逐渐降低。为电池充电提供 适当的保护。推荐电路如下：
图14 充电IC推荐电路

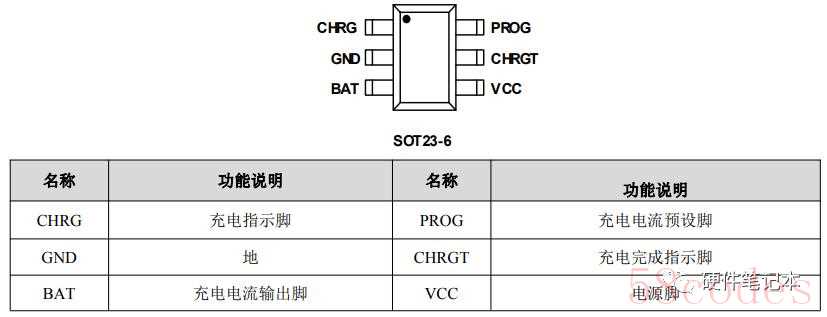

图15 充电IC引脚定义2、U1据推测应该是某款MCU，由于丝印被打磨，看不出是什么型号。按键S1接在MCU的1脚，按下接地，低电平启动，MCU开始工作。

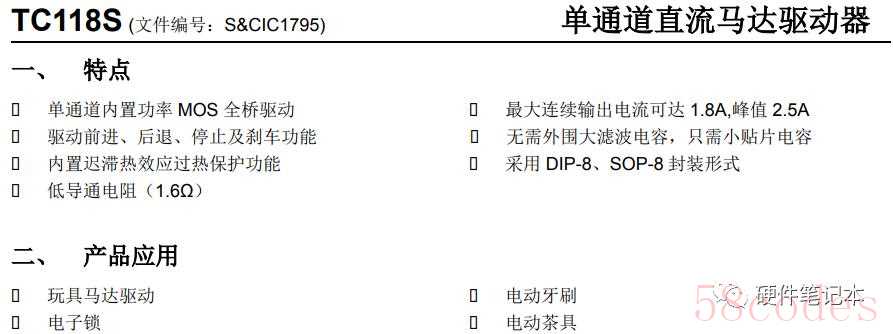

图16 MCU无丝印3、U2是电机驱动芯片，用的是国产芯片TC118S，它是直流马达驱动器芯片，需外围大滤波电容，只需小贴片电容，电路简单。以下为该芯片的特点及产品应用。

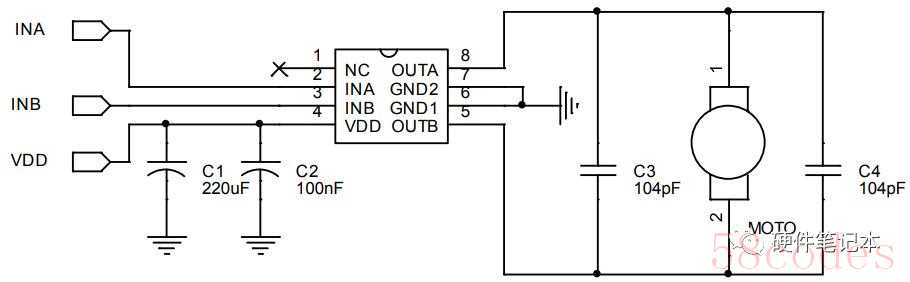

图17 电机驱动芯片简介推荐电路（十分简单）

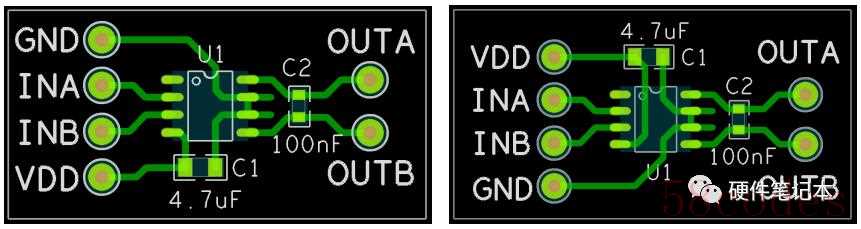

图18 电机驱动芯片推荐电路PCB layout推荐
图19 电机驱动芯片参考布局走线5、对症下药，开始维修
在搞清了电路的基本原理后，我们对症下药，开始维修。
故障现象是按键失灵，LED灯不亮，首先想到的是没电了，于是开始充电，几个小时候无果，所以才决定进行拆解。
奇怪的是拆开后，按键正常工作，LED正常点亮，牙刷也开始震动，但是有一个问题：震动的幅度不明显，比原来弱很多，感觉动力不足。
既然能震动，说明MCU控制芯片是没有坏的，问题就出在电机部分，要么是电机坏了，要么是驱动芯片有问题。

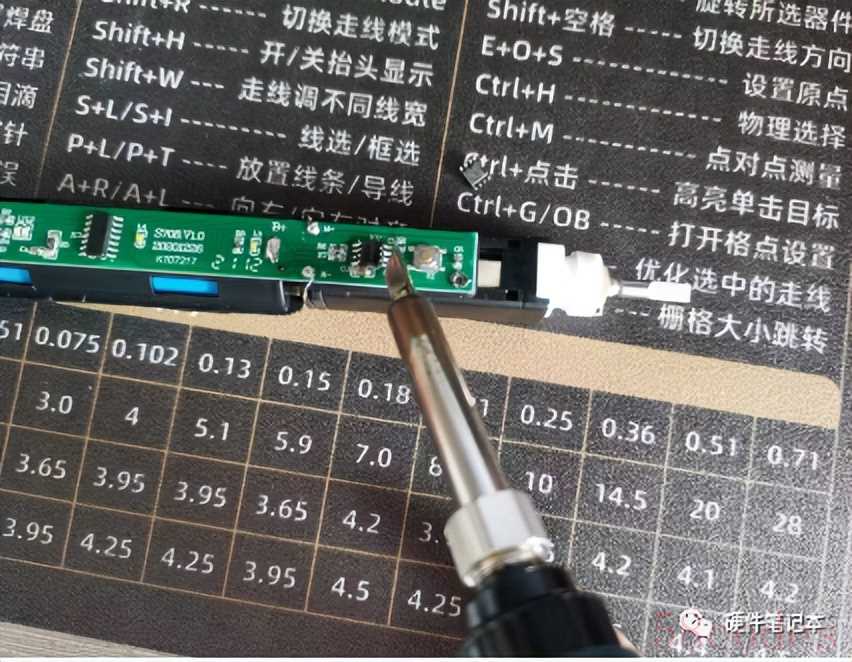

图20 更换电机驱动芯片更换驱动芯片无果，看来是电机坏了，网上没找到合适的，只能暂时搁置，也由于工具有限，家里缺少示波器等工具，无法进一步分析。
